什么是等离子体——它与我的手机有什么关系？

客观地说，等离子体就是物质可以呈现的第四种聚集态。如果不断向固态物质输入能量，例如热能，它会先变成液体，然后变成气体。如果继续输入能量，就会得到等离子体。

在普通气体中，原子核与电子紧密结合在一起——整个原子呈电中性，彼此相安无事。然而，如果不断向气体输入更多能量，原子之间会发生剧烈碰撞，使结合力减弱，电子会从原子的电子层中被释放出来。气体由此变成一种高度活跃的粒子混合物，其中包含自由运动的带负电子和带正电原子核。这种形成等离子体的过程称为电离。在自然界中，这一过程通常以极为猛烈的方式发生：要么依靠难以想象的高温，例如高达 1500 万度的太阳核心；要么依靠强烈的放电，例如电压高达数百万伏的闪电将空气分子电离。

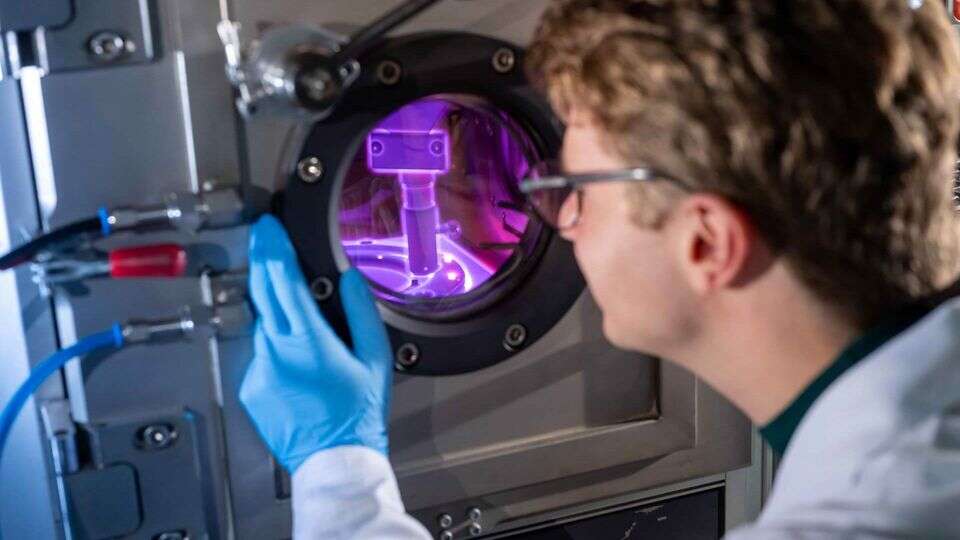

工业界在一个高科技“厨房”中利用精确调控的电能控制等离子体生成过程：工件被放置在真空腔室内。随后，惰性气体（例如氩气）被通入腔体。等离子体的“魔法”虽然发生在真空腔内， 但真正具有技术挑战性的部分却发生在腔外：专用发生器（例如通快产品组合中的发生器）将普通电网电压转换为高频或脉冲电压，并将这些能量直接注入真空中的气体。电场瞬间带动电子高速运动，使其发生数百万次碰撞。等离子体就此形成。在这一过程中，发生器就像一位指挥家。它在毫秒级范围内控制并平衡电流强度、电压和频率，使等离子体精确呈现出针对不同应用所需的形态和特性——例如用于表面处理或超薄涂层。

尽管自然状态下的等离子体狂暴不羁，但在工业条件下，没有哪种物质状态能像它一样易于驯服并实现精准控制——甚至可以精确到原子级。这是因为等离子体具有极强的导电性，对专用发生器产生的电磁场极为敏感。这些电磁场就像无形的镊子，可以抓住等离子体，将其拉伸或压缩、加速，或者让它悬浮在空间中。其次，等离子体具有很高的化学反应活性。自由运动的离子迫切希望重新结合，因此会与任何靠近它们的材料发生反应。等离子体在工业领域用途广泛，例如可对各种材料进行表面处理和硬化，也可用于对热敏医疗产品进行灭菌。正是“可精准控制”与“高反应活性”这两种特性的结合，使等离子体成为微芯片制造不可或缺的工具。

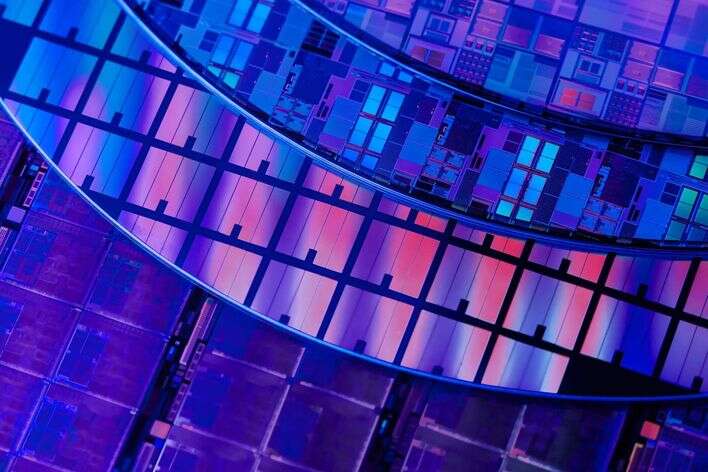

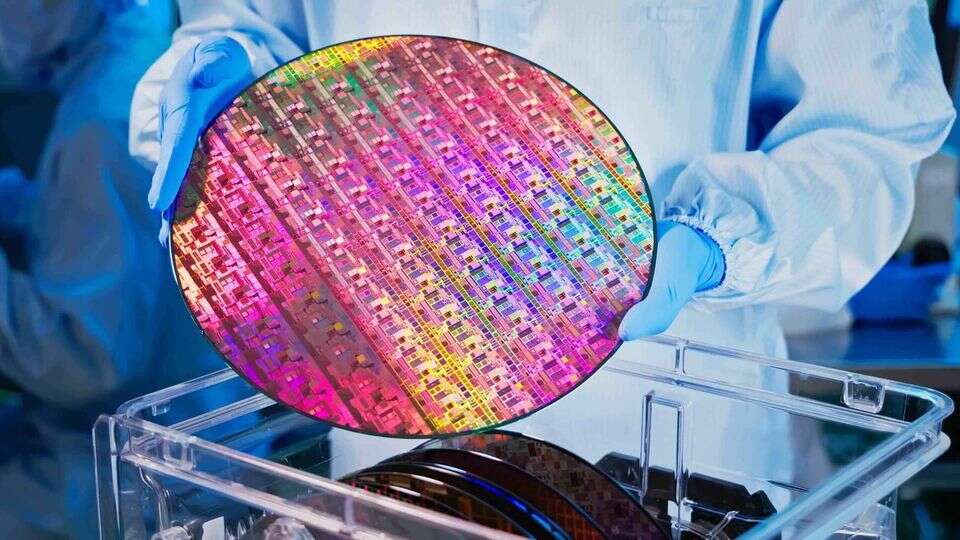

微芯片是在硅晶圆上一层一层构建而成的，而等离子体会“告诉”原子：晶圆上的哪些位置可以停留，哪些位置不可以。如今，一块指甲大小的晶圆上就容纳着数十亿个晶体管。这些结构极其微小，普通工具已无能为力，因此必须借助等离子体。在实际应用中，等离子体主要承担两项任务：在蚀刻过程中，被定向的等离子体流就如同原子尺度的喷砂射流。它可以去除极其精细的微观图案，从而形成微小的导电线路结构。在涂层过程中，等离子体则充当原子的“引导员”。等离子体可以促使气体发生反应，在晶圆上形成特定的表面层；也可以像击打台球一样，将原子从金属块中撞击出来，使其以原子层级的精度沉积在晶圆上，形成绝缘层或导电线路。

答案很简单：如果没有由发生器精准控制的等离子体，就无法制造高性能芯片，而如今几乎所有先进设备都离不开这些芯片。没有等离子体，就不会有电脑，不会有人工智能和互联网——当然也不会有手机。
