一切都始于一种看似普通的原材料：硅。硅由石英砂在大型熔炉中熔融，形成圆柱形晶体。随后，这些晶体会被切割成极薄的圆片，即所谓的晶圆。每片晶圆直径约 30 cm，大小相当于一张家庭披萨，是后续制造数百甚至数千颗芯片的基础。
硅的特殊之处在于，这种材料同时具有导电和绝缘的特性。因此，硅有时可以导电，有时则不导电——取决于其加工方式。正因如此，硅被称为“半导体”。

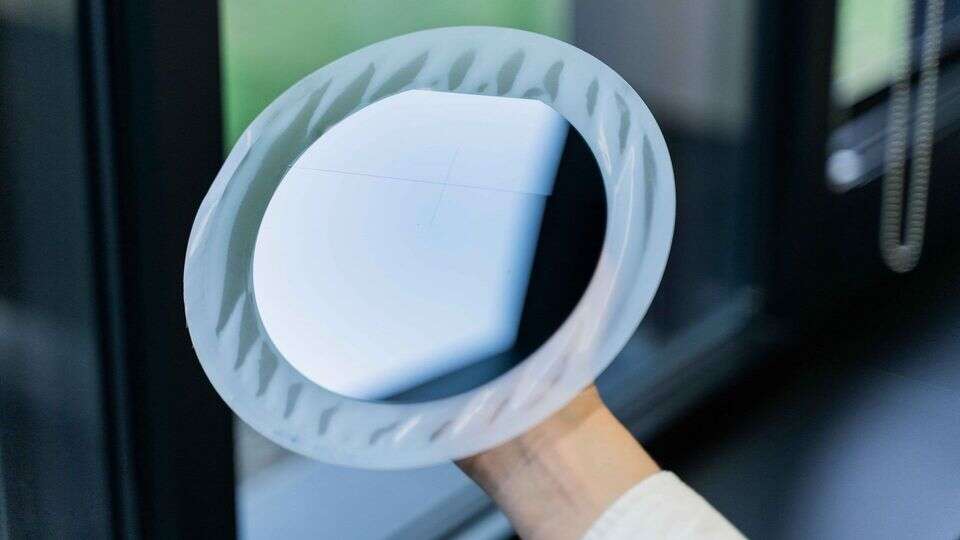

起初，晶圆不过是一张光滑的圆盘，但正是它，最终将会变成数百甚至上千颗芯片。
一层一层的结构逐步构建出现代电子的“大脑”
现在，高科技制造阶段正式开始。在等离子体腔体中，首先会有一层导电或绝缘材料沉积在晶圆表面。为此，通快的发生器会提供精确可控的能量， 并将电压、频率和电流稳定保持在工艺所需的范围内。
随后，晶圆会被涂覆一层感光材料， 以便为芯片制造的核心工艺——光刻做好准备。随后，通过高能量的极紫外（EUV）光进行精准曝光，在光刻胶中刻画出微细结构。而在这一制造环节，通快在全球范围内都发挥着关键作用：其高性能激光器是该技术中不可或缺的核心组件之一，尤其是在制造高性能微芯片时。
随后，通过等离子体蚀刻工艺去除已曝光区域，从而在材料中形成极其精细的导电线路。在这一过程中，通快的发生器也发挥着重要作用，即用于精确控制这些复杂的蚀刻工艺。

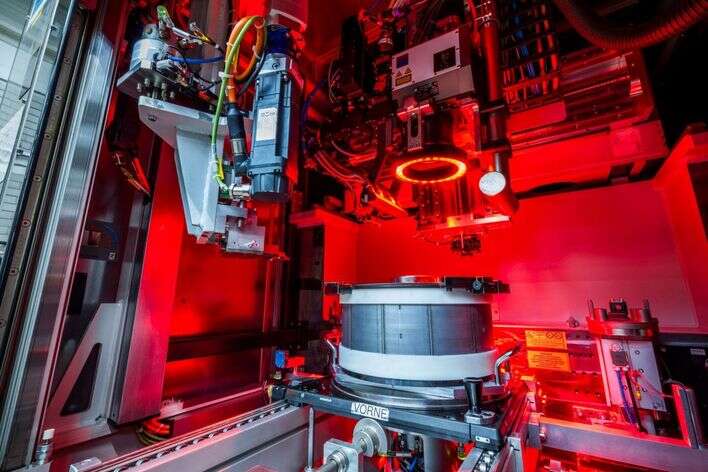

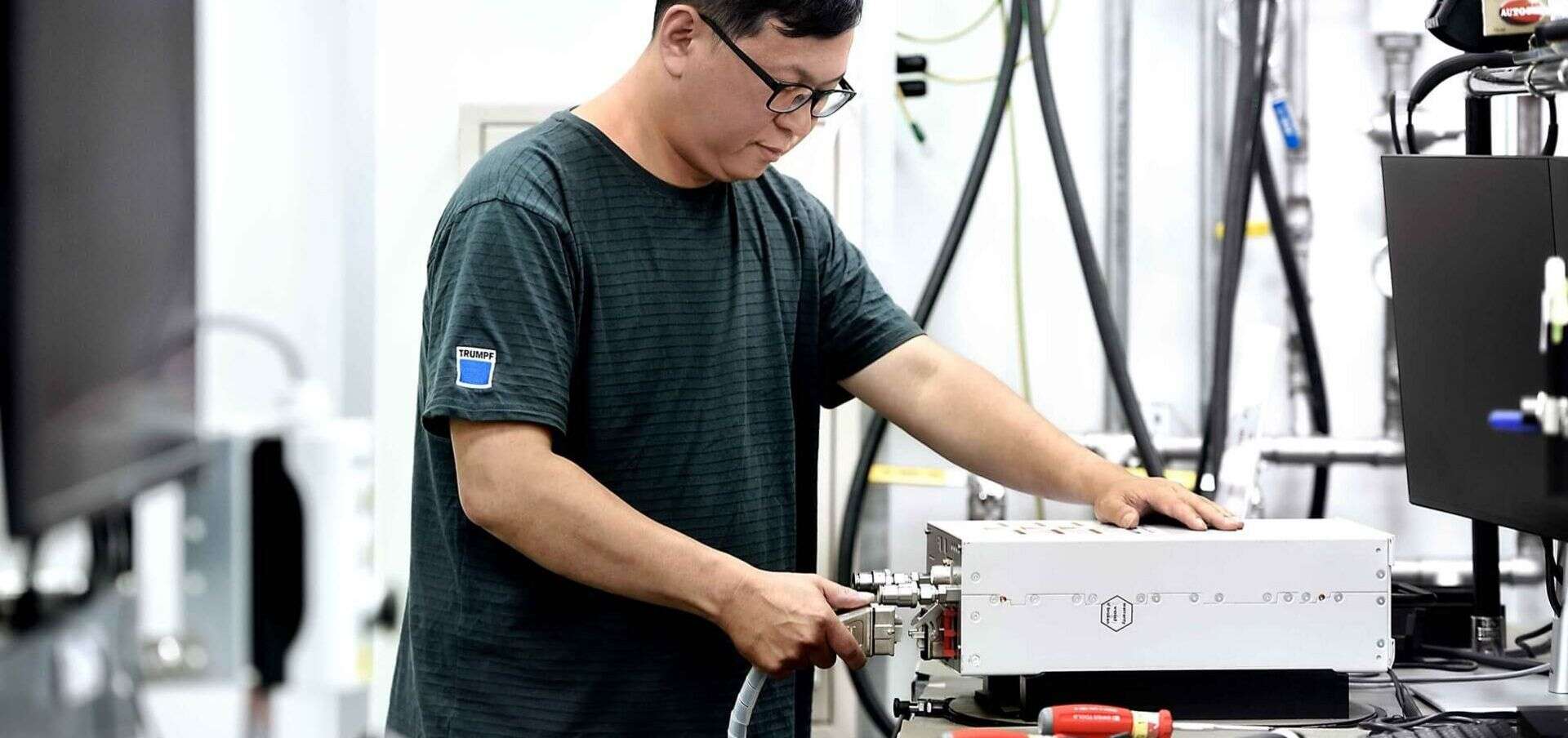

通快的发生器会对电能进行精确调控，将电流、电压和频率精确控制在设定范围内。

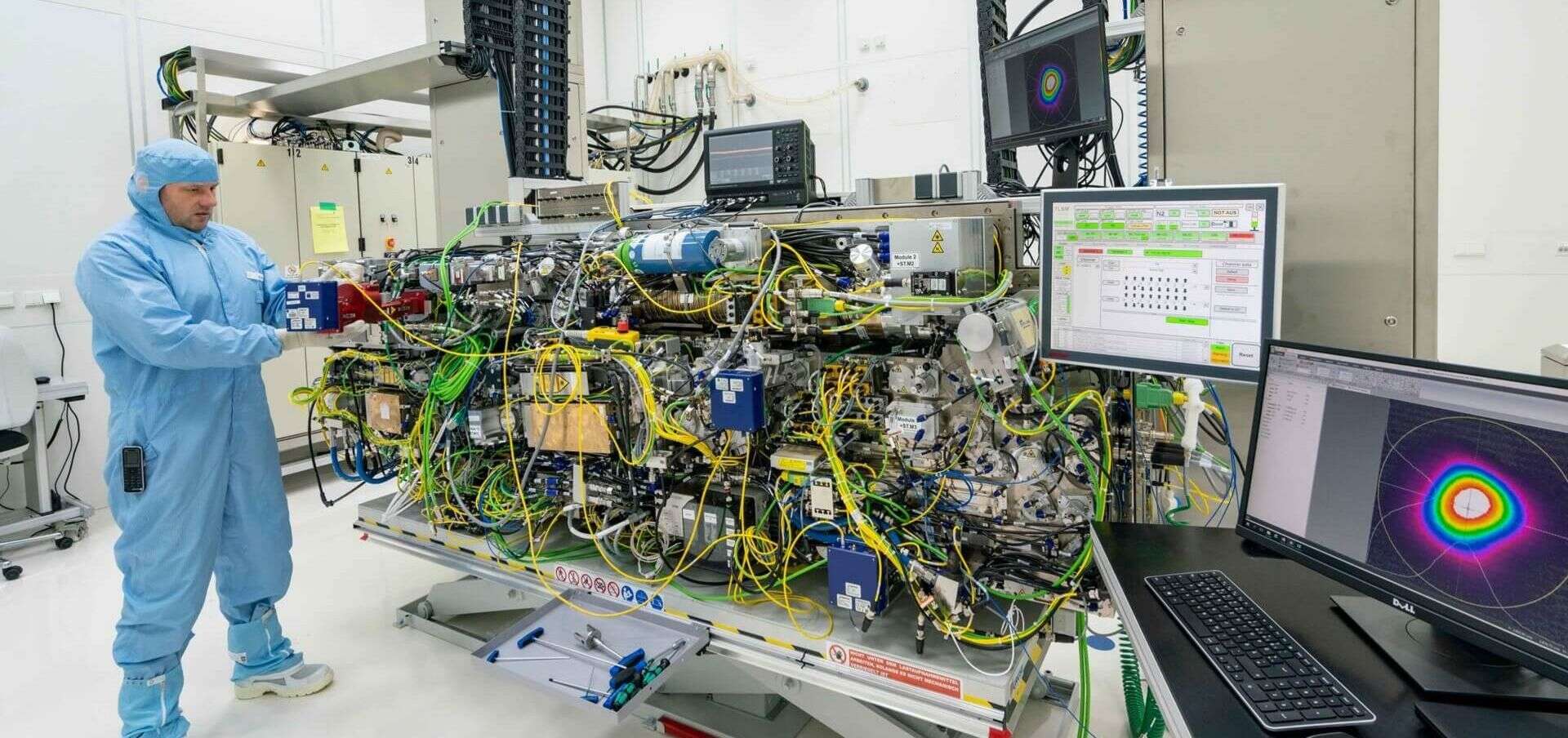

芯片制造的核心所在：超高性能脉冲工业激光器的关键组件，为 EUV 光刻提供光源基础。

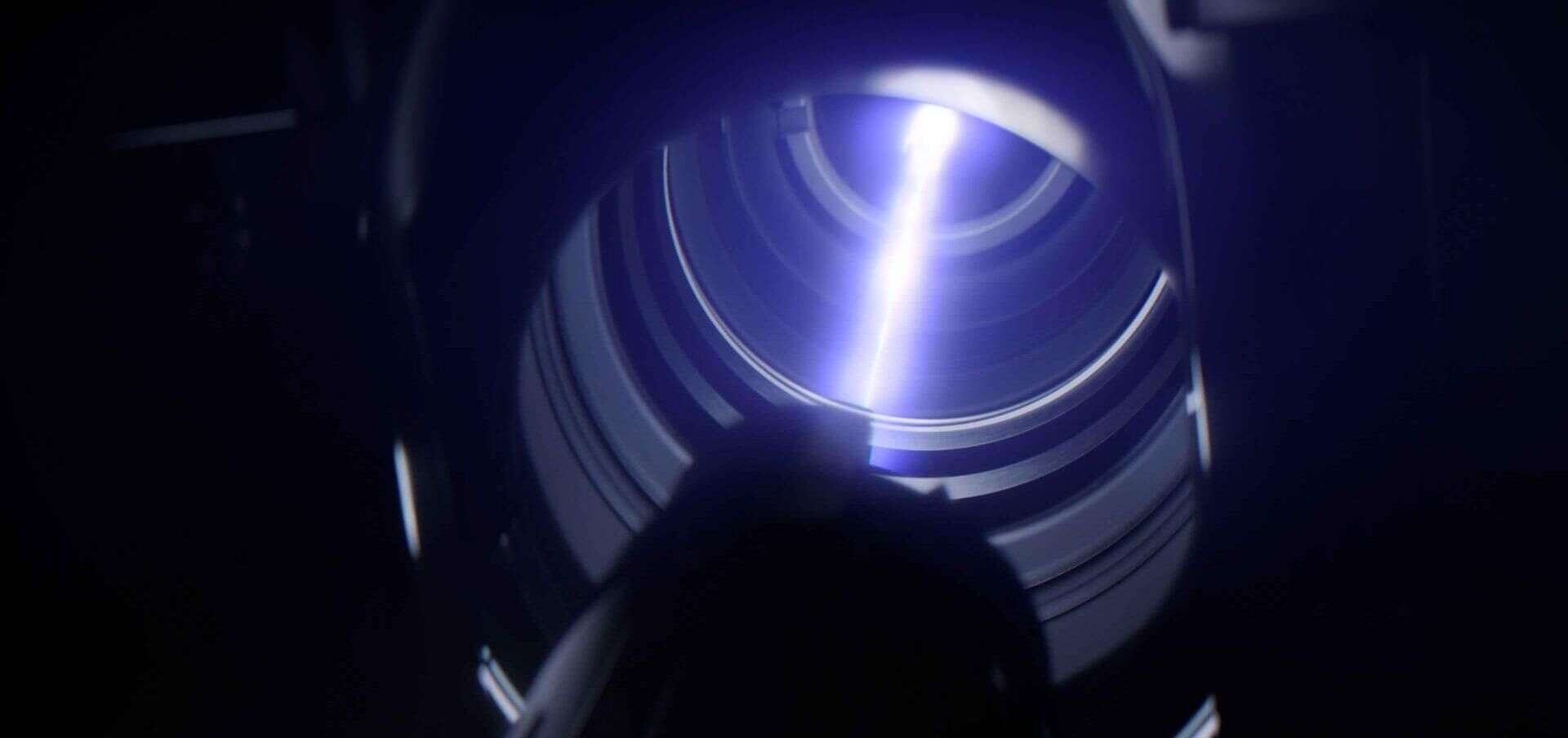

极紫外（EUV）光通过精确曝光，在光刻胶中刻画出后续用于形成导电线路的微细结构。
纳米级精密制造
然后就是所谓的“掺杂”工艺，即将其他元素的原子（通常为硼或磷）引入到正在形成的微芯片特定区域中。在这一过程中，通快的发生器同样会确保工艺所需的精度。这些外加原子会改变硅的导电特性， 从而实现对电流的精准控制——既可以导通，也可以阻断。由此奠定了计算机数字逻辑的基础：0 或 1，即电流通过或被阻断。
当第一层结构完成后，通过化学机械抛光工艺将晶圆表面再次抛光至镜面状态。随后，整个流程重新开始：沉积、曝光、蚀刻、抛光——如此反复数十次。就这样层层叠加，逐步构建出彼此连接的微结构，其尺寸比一粒沙子小数百万倍。

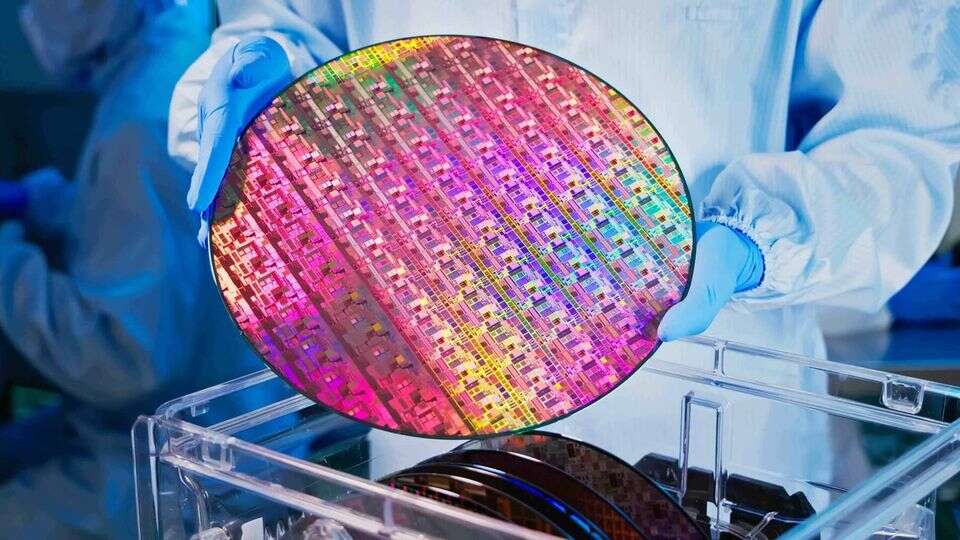

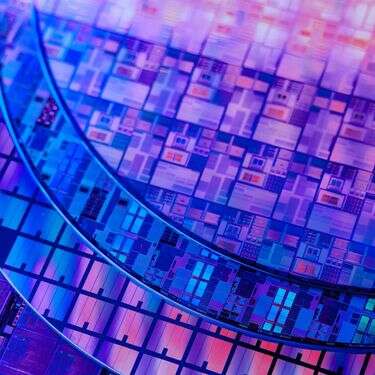

一片晶圆最多可制造出数千颗独立芯片。
在此过程中，测量系统会定期对质量进行检测——其中同样会用到激光技术。首先在制造过程中进行检测，随后在负载和温度条件下进行测试。这一点至关重要，因为即便是最微小的缺陷，也可能导致包含数百万颗芯片的整批产品报废。
当最后一层完成后，激光就会将晶圆分割成数百甚至数千个单独芯片。随后，这些芯片会被逐一安装到电路板上，并封装于保护外壳中。在此期间，激光还发挥着辅助作用，例如用于接点开窗、焊接导线或标记序列号。经过最终检测后，这些微小的元器件最终会以成品微芯片的形式，应用于智能手机、汽车或医疗设备之中。
没有通快，就没有人工智能。我们的激光和等离子解决方案是现代半导体制造的支柱。从 EUV 光刻技术到先进的封装技术：只要是创造未来的地方，就会用到我们的技术。无论是沉积、曝光还是蚀刻——凡是追求创新与进步的地方，都离不开通快。与此同时，我们更进一步思考：我们的解决方案不仅要实现卓越性能，也要兼顾资源高效利用的生产工艺。 携手实力强大的技术合作伙伴，我们不断推动创新，重塑整个行业。
