在焊接过程中同步控制质量
通快焊接深度监控可在工序进行中持续提供焊缝深度数据。其可对照设定的极限值监控焊接深度。不同于对横断面磨片的随机取样，焊接深度监控可以完全检查和确保整条焊缝的焊接深度。一旦小于或大于所需焊接深度，焊接深度监控会立即反馈。可立即发现并及时修正制造缺陷。基于摄像机的校准辅助可实现快捷且易于操作的系统调试。从而可在更换部件时快速应对已改变的条件。
坚固
生产过程中不再需要横断面磨片
最大限度减少缺陷部件
在最大程度上精简接口，方便集成到设备之中
操作简单

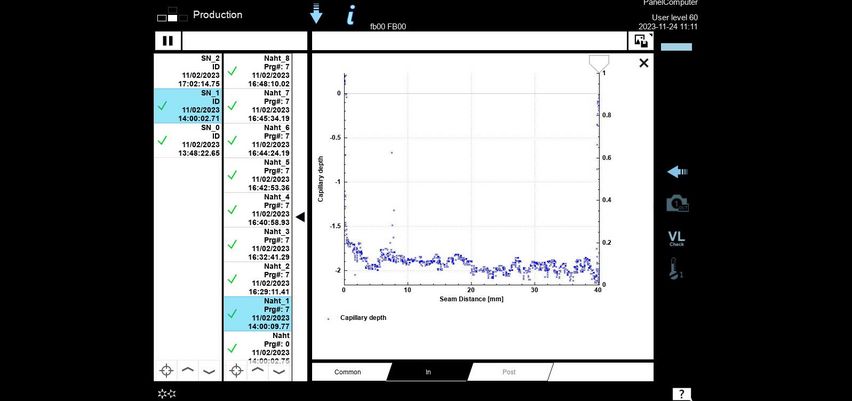

软件界面友好
调试简便
基于摄像机的辅助校准实现高精度和简便的操作
信息透明且可追溯
可沿整条焊缝检查每个部件，焊缝深度的可追溯性为 100%
包含 VisionLine OCT Detect
VisionLine Detect 和 VisionLine OCT Detect 的全部功能均已包含在内。

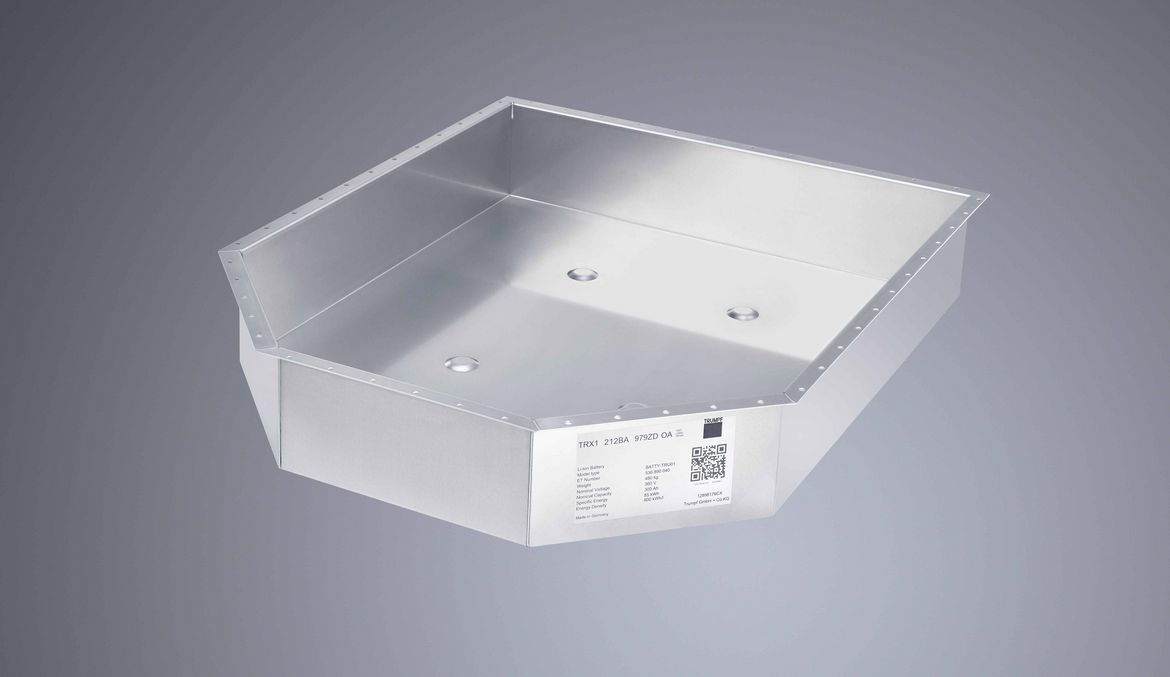

母线焊接

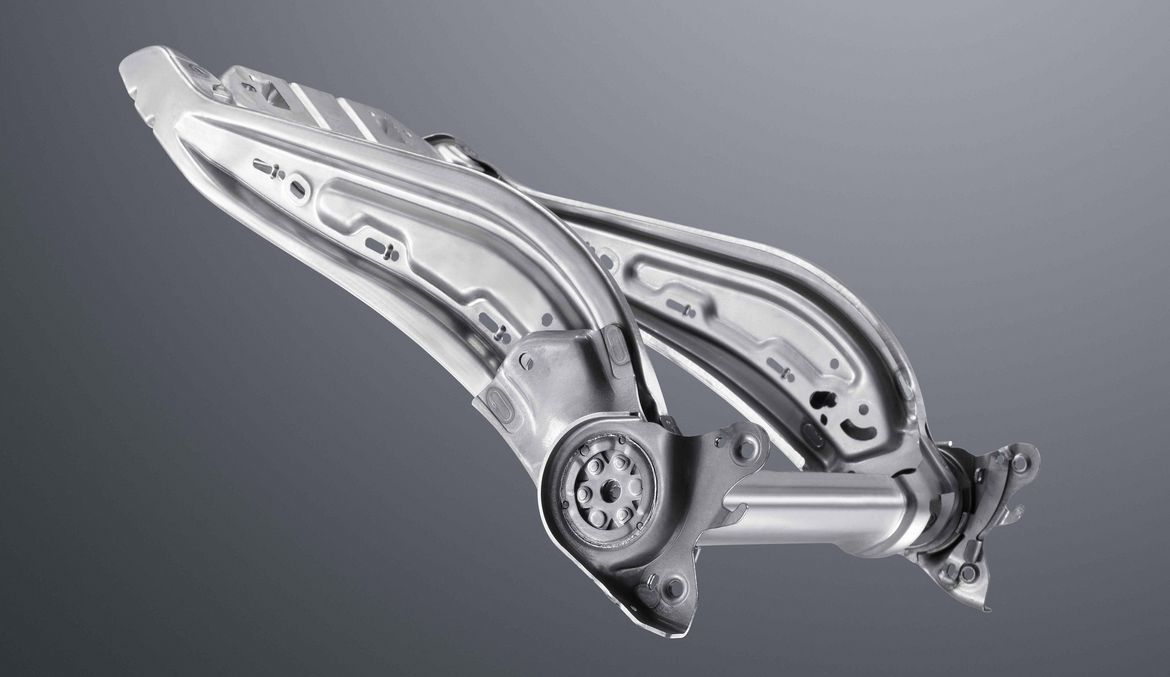

扫描焊接汽车座椅
用于焊接铜的绿色激光
深熔焊 AIMg3 箱体铸件
焊接传动部件
|

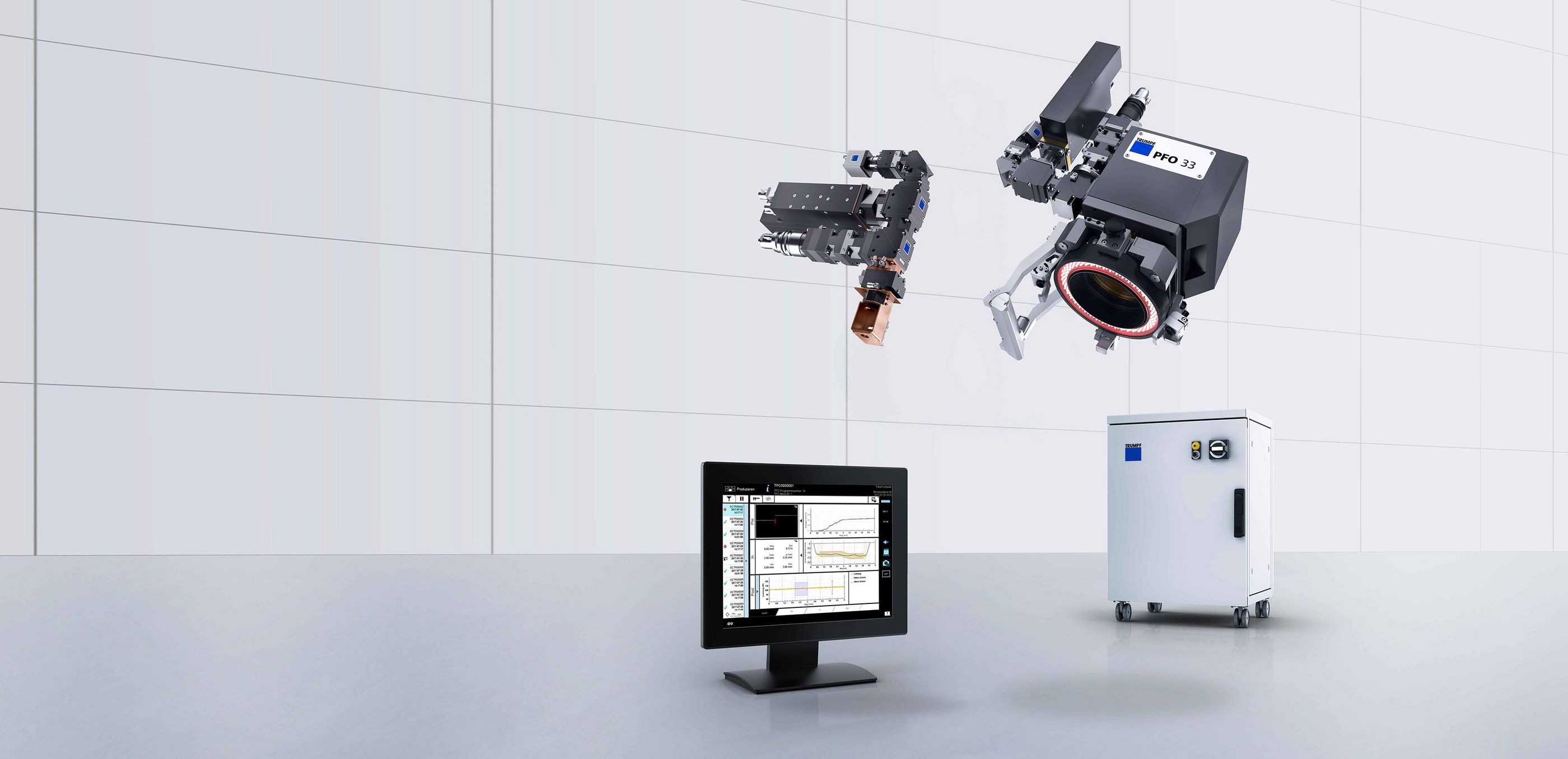

VisionLine OCT Check
|
|
|---|---|
| 配置 | |
| 可用激光器 | TruDisk (1030 nm, 515 nm), TruFiber (1075 nm, Multi Mode) |
| 可用加工头 | PFO 33 1 2 |
| 参数 | |
| OCT 波长范围（激光安全等级） | λ = 820 nm - 860 nm (Klasse 3B) |
| OCT 传感器测量频率 | 250 kHz |
| 轴向测量范围 | ± 5 mm (je nach Brennweite) |
| 旁向测量范围 | Ø 15 mm - 25 mm (je nach Brennweite) |
| 轴向分辨率 | 12 μm |
| 侧向分辨率 | ≥ 2 μm (abhänglig von Parametern und optischem Aufbau) |
| 焊接深度测量典型测量范围 | 0.5 mm - 5 mm (je nach Prozessdesign und optischem Aufbau) |
所有产品款型的技术数据以供下载。

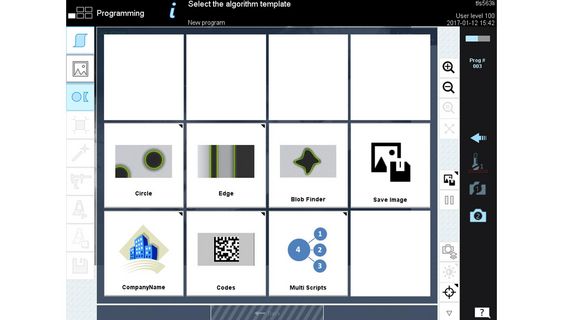

VisionLine OCT Project
通快通过附加服务包为复杂的 OCT 或图像处理任务提供全套解决方案。在成功完成可行性研究后，对定制解决方案进行编程，包含详细的技术文档。
受国别影响，此产品分类与此说明 可能有所不同。保留技术、装备、价格与配件范围方面的更改权利。 请与您当地的联系人取得联系，以便了解您所在国家 是否可提供该产品。
- 仅可与第 3 代可编程聚焦镜头配合使用。
- 关于可用光学设置的详细信息，请参见数据表。
