板材冲裁

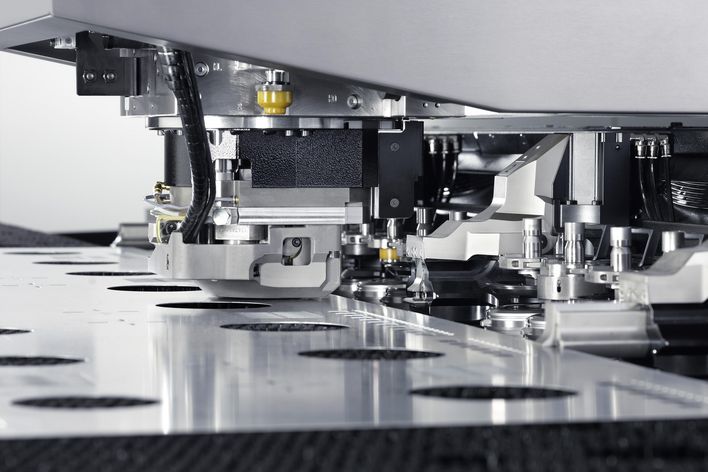

在钣金加工中,冲裁是指在一个冲程过程中将板材切断的切割工艺。例如,通过能够以超快速度连续进行的各个冲程在板材中形成圆孔。而且也可以使用冲床加工外轮廓。

冲压

冲裁过程

冲裁形状在几何上达到完美:形成的冲孔是绝对圆形。冲床在这里就像纸张打孔机一样工作。上模将纸张顶到打孔机的支架上,最终顶入圆形的开口中。从而裁切出一个圆形孔。冲裁余料收集于打孔器容器中。金属冲裁的工作原理一样:板材位于上模和下模之间。上模向下移动并冲入下模中。上模和下模的边缘相互平行移动,从而断开板材。因此,冲裁属于剪切工艺组别。

完美冲裁金属的四个步骤

四步冲裁过程

严格来说,冲裁分四个阶段进行。上模接触到板材时,板材先变形。然后再被切割。最后材料内部的应力使得板材沿着切削轮廓断开。冲裁出的板材边角件,即所谓的冲切废屑,被向下导出。如果上模重新向上移,其可能将板材一起带走。这种情况下,退料器将金属板料从上模上脱开。板料边缘上的切割比例越大,边缘质量越佳。例如,对于配合件,先进行预冲孔,然后用稍微更大一些的模具再次冲裁到最终直径。然后这种边缘的切割比例最多可达到 100 %。

更大的灵活性:结合冲裁和激光切割

冲裁完美适合重复的形状。对于需要频繁更换冲压模具或不经常连续出现的复杂几何形状,还可以考虑使用附加模具:激光。借助于激光冲床复合机,您可以根据应用的不同使用具有高重复速度的快速冲裁模具,或速度较慢但在轮廓方面完全不受限制的激光头。您将在影片中看到这是如何实现的。
