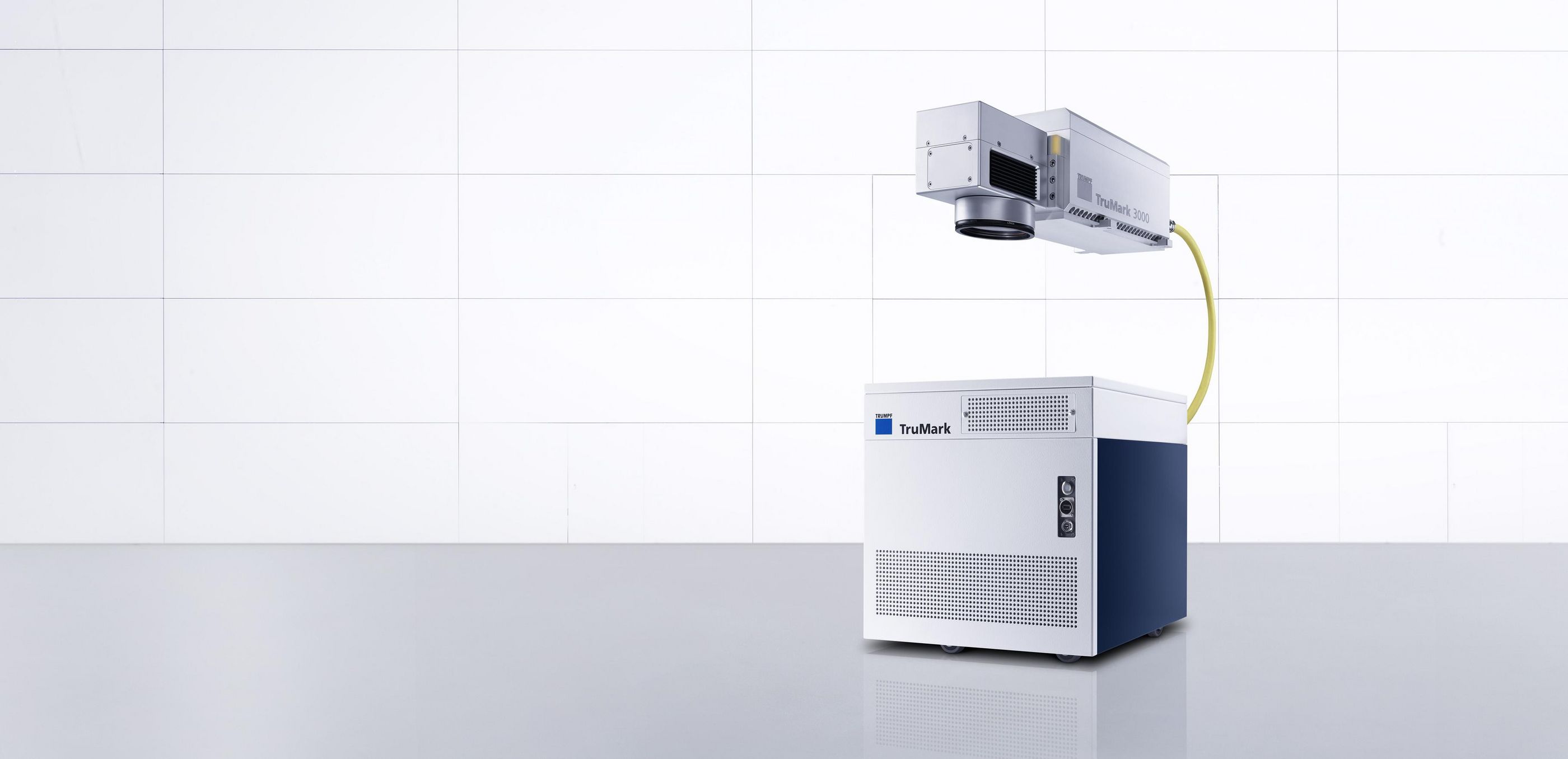

TruMark 3000 系列,材料与应用的多面手
TruMark 3000 系列,材料与应用的多面手
激光打标机

TruMark 3000 系列

材料与应用的多面手

全能型打标机

TruMark 3000 系列激光器的波长有绿光、紫外线可选。这些波长主要用于聚合物和有色金属的打标和加工,例如铜和铝。与此同时,激光器还因其高达 100 kW 的脉冲峰值功率以及很高的脉间稳定性而出众。这样在应用的质量和性能方面,您总是都能达到极佳效果。 通过模块化结构使激光打标机理想适配需求。非常便捷:尽管 TruMark 3000 系列的结构非常紧凑,但激光头内仍集成有软件控制的聚焦位置调整装置、导引激光以及机械式激光快门。

出色的打标结果

极佳的光束质量、高脉间稳定性与脉冲峰值功率以及短脉冲波。

易于集成

紧凑的尺寸和模块化结构方便集成。

材料灵活

各种波长(绿光和紫外线),适合铝和铜之类的有色金属还有聚合物。

可用性高

防护等级 IP 54,风冷装置,严格分离电气与光学部件。

它可应对一切

利用适当功率和较高脉冲能量实现更高产能。

内部聚焦位置控制

通过多变光束扩束实现焦点位置的快速移动。

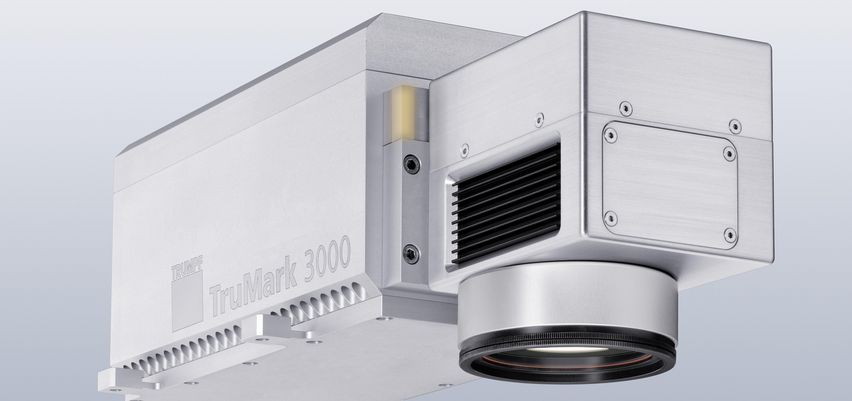

TruMark 3000 系列尺寸紧凑
尺寸紧凑

配备风冷装置的 TruMark 3000 系列的创新设计具有紧凑结构的特点。供电单元轻松适应配电箱。

TruMark 3000 系列性能强劲的激光打标机
高效且性能强劲

凭借较高的脉冲稳定性和极佳的光束质量,TruMark 3000 系列在市场中脱颖而出。相较于投入成本,产出经济高效。

TruMark 3000 系列可灵活使用。
可灵活使用

利用 TruMark 3000 系列能不受位置影响实现最佳装备:远距离输入允许来自所有工业电网的电压供给;风冷装置激活时激光器可在高达 40 °C 的环境温度下可靠工作。必要情况下,通快在全球范围内通过远程服务为 TruMark 3000 系列提供维护服务。

借助 TruMark 3000 系列使合成材料变色

变色

若原材料和激光波长以最佳方式相互协调,则材料内的颜料分子可以有针对性地进行变色或褪色。在此期间表面保持平滑。

激光蚀刻,单盒激光器

蚀刻

在蚀刻过程中,将除去多层合成材料局部的较薄保护层,该层涂覆于母材上并在颜色方面有很大不同。该工艺可实现例如所谓的"日夜设计”,主要用于汽车行业。

通过 TruMark 激光器使合成材料发泡

发泡

在发泡过程中,激光器对合成材料加热,以至出现短时的熔化过程。在随后的冷却流程期间,形成小气泡并对入射光进行漫反射。这种激光标刻技术实现凸起的标记。

TruMark 3330
TruMark 3230
激光参数
光束质量 (M²) < 1.5 < 1.2
波长 355 nm 532 nm
脉冲重复频率 1 kHz - 120 kHz 1 kHz - 100 kHz
最小聚焦光斑直径 16 μm 在焦距为 100 mm 时 15 μm 在焦距为 100 mm 时
最大标题栏尺寸 220 mm x 220 mm 焦距 330 mm 230 mm x 230 mm 在焦距为 330 mm 时
结构型式
激光头尺寸(宽 x 高 x 深) 138 mm x 207 mm x 450 mm 138 mm x 138 mm x 380 mm
电源器尺寸(宽 x 高 x 深) 445 mm x 465 mm x 420 mm 445 mm x 465 mm x 420 mm
安装
防护等级 IP54 IP54
周围环境温度 15 °C - 40 °C 15 °C - 40 °C

TruTops Mark

TruTops Mark 标刻软件使采用 TruMark 激光打标机的标刻尽可能简单。TruTops Mark 程序包括标刻软件、CAD 编辑器、激光参数与接口管理、带 QuickFlow 的顺序编程及诊断工具。通过可直观操作的界面掌控所有功能。使用 CAD 编辑器可轻松绘制与布置图形对象。激光参数数据库允许不断重复使用最优参数。通过流程编程功能 QuickFlow 生成"Pick-and-Drop”程序,其可从头至尾控制整个标刻循环。诊断工具将其传感器采集的模拟测量值可视化并予以分析。

TruMark 3000 系列的其他选配可优化生产过程并有助于改进易用性。

VisionLine 图像处理系统

通过 TRUMPF 图像处理系统 VisionLine 提升流程安全性。VisionLine 识别部件位置,确保在正确位置上进行标记。亦可读取与检查标记条码。模块化结构开辟多样性。摄像机可以穿过扫描透镜进行采集或采用侧面安装,抑或使用一台或两台摄像机——一切皆可。

TruMark 激光器的导引激光
导引激光

导引激光通过激光半导体借助可见红光模拟打标内容。这样就能对打标结果有一个印象,还可以更加方便地将部件在打标幅面上定位。

焦点搜寻器,TruMark 激光器
焦点搜寻器

焦点搜寻器提供视觉支持,有助于手动设置适合具体应用的工作距离。其可用于不同聚焦镜。

多样化接口方便集成

接口决定了将激光器集成至机器或生产线的难易程度。TruMark 3000 系列激光器可接入 Profibus / Profinet / EtherCAT 网络中并由此受控。还允许连接外部设备以及集成用户方自动化技术。接口扩展 IOE 各配备 16 个附加数字输入端和输出端、8 个用于连接外置设备以及将激光器集成至自动化技术的高速输入端和输出端。

额外的聚焦镜

众多不同焦距的聚焦镜可用于 TruMark 系列的波长。针对各种应用选择波长与聚焦倍数的光学组合。

远程服务

出现故障时,通快服务专家可通过安全的远程连接主动访问您的激光器。这样通常可以直接排除故障或更改激光器的配置,使您能够在备件到达前继续生产。

操作包

操作包由显示器和带鼠标键盘组成。其为最佳满足激光标刻的需要而设计。

根据应用复杂性和工件尺寸可在工作站产品系列中寻到找合适的型号。其中,小巧、紧凑的标刻站和设备适合特别大型的部件。此外,还可利用各种自动化装置选项。
