紧凑结构
TruLaser Station 占地面积不到 1 m²。而且其余的结构也采用了节省空间的设计：用于调试和示教的操作元件安装在该机床的正面。您可以将一个集尘器直接集成在机身上。
使激光焊接轻而易举
利用结构紧凑的 TruLaser Station 5005 型激光加工机床，您可以低成本地进入激光焊接领域。尤其是可以低成本的、节约空间地对小型和中型零件进行加工。TruLaser Station 5005 包括集成的抽吸系统在内，占地只有 1 m²。与其完全相反的是操作舒适性：该型激光加工机床可用作立式或者坐式工位，先进的控制系统设计使该机床操作简单、直观。
低成本的入门型产品
该型激光加工机床由于投资成本很低，是激光焊接的理想入门型产品。
先进的控制系统设计
使您的焊接工序操作简便、直观。
可靠的加工能力
由于用 VisionLine 可以对部件特征进行自动识别，因此具有极高的工艺可靠性。
热传导焊接
利用热传导焊接，可以简单、快速地将薄壁部件连接起来。此外，可以无需后续加工地制作出可视边缘，从而加快生产流程。TruLaser Station 5005 与 TruDisk 或者 TruDiode 激光器组合，非常适合例如传感器焊接等用途。
扫描焊接
与可编程聚焦镜头 PFO 相结合，TruLaser Station 5005 特别适合对电气触点进行扫描焊接。
光电组件的缝焊
在进行缝焊时，不损坏组件（例如传感器）的敏感电子元件。通过单个激光脉冲或者在连续运行情况下，可以在 TruLaser Station 5005 中对部件进行加工。
点焊
在利用 TruLaser Station 5005 进行点焊时，您可以通过各个激光脉冲节约材料地将组件结合起来。由于脉冲宽度很短，几乎不会向部件输入热量，从而可以几乎无变形地对部件进行加工。
激光焊接的心脏起搏器
在 TruLaser Station 5005 中，利用钇铝石榴石激光可以对心脏起搏器的钛制外壳进行焊接，而不会损害内部的敏感部件。
塑料焊接
通快为您提供塑料焊接的全套解决方案：您可以获得激光器、配有传感系统的聚焦镜头和激光加工机床（根据您的愿望也可以配备工装夹具），不仅全面，而且与您的需求完美匹配。通过这种方式，您可以非常顺利地实现激光焊接的各项优点，制成强度高、密度高并且美观的连接体。
TruLaser Station 5005
| |
|---|---|
| 轴移动范围 | |
| 轴的最多数量 | 5 |
| X 轴移动范围 | 300 mm |
| Y 轴移动范围 | 300 mm |
| Z 轴移动范围 | 500 mm |
| B 轴移动范围 | ± 120 ° |
| C 轴移动范围 | n x 360 ° |
| 最大轴速度 | |
| 沿 X 轴平行的最大轴速 | 6 m/min |
| 沿 Y 轴平行的最大轴速 | 6 m/min |
| 沿 Z 轴平行的最大轴速 | 6 m/min |
| 最大同步轴速 | 10 m/min |
| B 轴的最大轴速 | 15 1/分钟 |
| 定位精度 | |
| 线性轴的定位精度 (X、Y、Z) | 0.1 mm |
| 旋转轴的定位精度 (B) | 0.1 ° |
| 重复精度 | |
| 线性轴重复精确度 | 0.03 mm |
| 旋转轴重复精度（B、C） | 0.03 ° |
| 激光器 | |
| 最大激光功率 | 1000 W |
| 可用激光器 | TruDiode、TruDisk、TruFiber、TruMicro（光纤引导）、TruPulse |
PDF <1MB
技术数据页
所有产品款型的技术数据以供下载。
多种选配不仅使 TruLaser Station 5005 作业更加简单，而且由于非生产时间更短，也显得更为迅速和高产。
固定镜头或者振镜头
正确的聚焦镜头帮助您进行进程安全的材料加工：BEO 系列加工镜头例如用于焊接，可编程聚焦镜头 PFO 用于扫描焊接。

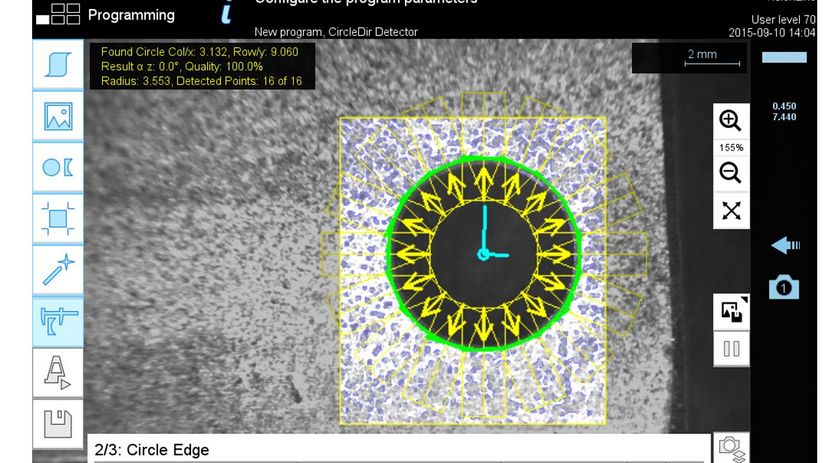

VisionLine 图像处理系统
VisionLine 图像处理系统自动识别到部件上的几何特征，例如结合间隙。如有需要，数控加工程序会予以修正。由此就提高了部件的质量，同时保持成本较低。
旋转轴
TruLaser Station 5005 的可选旋转轴用于焊接旋转对称部件。视部件尺寸和重量而定，您可以选择参数最佳的旋转轴。
电动转向轴
电动的转向轴使聚焦镜头快速地移动到正确位置。通过这种方式，聚焦镜头可以在 ± 120º 范围内翻转。
平板电脑
平板电脑分析图像信号，由此使得操作非常方便。通过触摸屏，可以直接利用部件快速、方便地进行示教。
扩展加工空间
为了加工较大的部件，您可以将保护舱向左以及/或者向右扩展大约 350 mm。通过这种方式扩大的加工空间方便了工装夹具的集成。
夹紧塔
在架式卡盘中，您可以对焊接组件进行定位、夹紧或者对中。两个独立的可控夹紧元件对支承架或对中装置予以支撑。您可以个性化地利用压力调节器和节流阀调节夹紧力和速度。
X-Y 十字交叉台
X-Y 十字交叉台的移动范围为 300 x 300 mm²。T 形槽板用于灵活地安装工装夹具。
用于工装夹具集成的接口
TruLaser Station 5005 具有很多媒介物接口，方便地实现工装夹具的集成。由此可利用多个数字输入端和输出端，以及各种供气装置和气动设备。
电动聚焦系统
利用电动聚焦系统，您可以在热传导焊接和深熔焊之间进行切换，而无需手动的调整工作。由此，就可以将非生产时间减小到最低程度。
智能示教 App
Smart Teach App 是一款用于 PFO 可编程聚焦镜头的应用程序。该 App 方便了激光焊接程序的创建和调试。数字摄像机将实时图像传输至 App。由此，您可直接在部件上方便地进行示教。如果您想创建和示教几何形状，那么可通过在平板电脑上直观的手势操作进行。

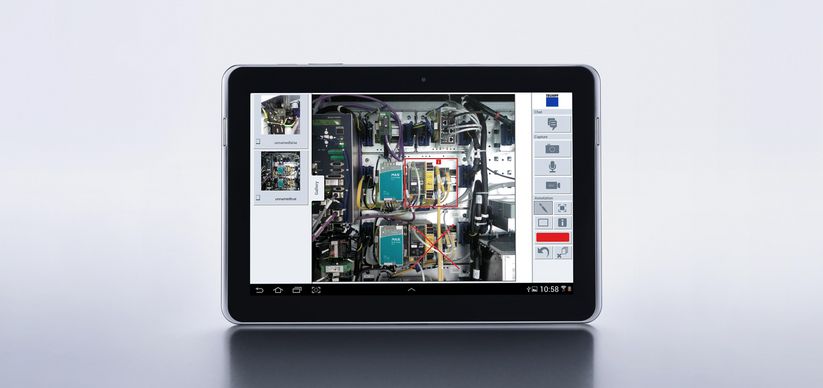

Visual Online Support (VOS)
无需现场服务亦可借助 App 解决复杂问题？通过 Visual Online Support (VOS) 可方便、快捷又安全地交换图像、声音与视频文件，从而避免冗长的机器停机时间。
用于扫描焊接用途的 TruTops PFO
您可借助离线软件 TruTops PFO 简便编程您的 2D 与 3D 激光流程：为此，您可在编辑器中轻松创建任意路径、边缘或平面。您亦可选择从 CAD 程序中读入现有工件，在此基础上对加工工序进行编程。
软件
丰富的 TruTops 软件组合在整个生产流程期间为您提供支持。您可有针对性地轻松掌控从采购流程与客户订单管理到交付成品零件的业务流程。通过直接连接机床控制系统，您随时都能够查看任务状态。
根据不同应用，您可从广泛的固体激光器之中选出适合您应用的激光器。TruLaser Station 5005 可以同所有由光纤引导的通快固体激光器（激光功率高达 1000 W）搭配使用。
各种各样且十分成熟的模块化镜头组件基于其紧凑结构与 TruLaser Station 5000 系列完美协调。
聚焦镜头
无论是焊接、切割、蚀刻、加温还是钻孔：使用稳健的通快聚焦镜头实现高质量的工艺结果！
可编程聚焦镜头
最适合远程加工的加工头
