将极高的可接近性与安全性完美统一
对操作员而言，开放式机床设计和智能激光保护器将极高的安全性与最佳可接近性完美结合。亦可高效装载单根管材，并在符合人体工程学的工作高度上取出零件。
固体激光器实现最大生产效率——同样适用于 XXL 级别
TruLaser Tube 7000 fiber 将固体激光器应用于广泛的加工范围。固体激光器代表快速而灵活的加工。即使对于微小的轮廓，RapidCut 也使激光器的高速进给优势更加明显。特别是对于薄类材料，这意味着生产效率的大幅提升。开放式机床设计使 TruLaser Tube 7000 fiber 在装载和卸载时易于接近。因此，这款机器即使用于单件批次也具有理想的效率。此外，Central Link 接口使这款机器为工业 4.0 做好了万全准备。
长达 254 mm 的直径
您可加工直径长达 254 mm 且壁厚最大 10 mm 的结构钢零件。
大幅缩短零件加工时间
即使对于微小的轮廓，RapidCut 也使固体激光器的高速进给优势更加明显。
机床易于接近
TruLaser Tube 7000 fiber 因开放式设计而容易接近。
高质量的斜切
选配斜切，可实现最大45° 的高质量斜切。
最佳切割质量
TruDisk 固体激光器和高质量的切割参数是最佳切割质量的保障。
流程安全性高
在整个加工过程期间，先进的传感系统保证顺利生产。
极少的非生产时间
全自动的机床配置极大降低 TruLaser Tube 7000 fiber 的非生产时间。
集成后续流程
也可让 TruLaser Tube 7000 fiber 负责其他过程步骤，例如加工螺纹。
家具
为设计者带来更多可能：TruLaser Tube 7000 fiber 可以非常精确地切割管材和型材。能够为产品赋予极佳的质量和观感。
展示货架
无论是单件制造还是批量生产：激光管材切割能够在店铺设施的设计上保证极高的灵活性。
农业机械
TruLaser Tube 7000 fiber 可以加工壁厚较大的管材。例如农业机械组件的制造商便可得益于此。
健身器械
TruLaser Tube 7000 fiber 的自动化解决方案在生产中允许高效制造优质组件，例如健身器械。该激光器可长期用于精确的管材加工。
机械及设备制造
机械制造商可运用激光管材切割技术替换或优化板材结构。为此设计工程师将管材与板材智能相互结合。
TruLaser Tube 7000 fiber
| |
|---|---|
| 圆管 | |
| 最大外径 | 254 mm |
| 矩形管 | |
| 最大边长和回转圆周直径 | 220 mm / 254 mm |
| 自动装载时的最大原材料长度 | |
| 使用 LoadMaster Tube 6.5 m 时 | 6500 mm |
| 使用 LoadMaster Tube 9.2 m 时 | 9200 mm 1 |
| 成品件长度 | |
| 对于 4.5 m 卸料单元 | 4500 mm |
| 对于 4.5 m + 1.5 m 卸料单元 | 6000 mm 1 |
| 对于 6.5 m 卸料单元 | 6500 mm 1 |
| 对于 6.5 m + 1.5 m 卸料单元 | 8000 mm 1 |
| 工件重量 | |
| 最大输送段重量（标准/可选） | 40 kg/m / - kg/m |
| 自动上料时的最大原材料重量 | |
| 带有 LoadMaster Tube 6.5 m | 260 kg |
| 带有 LoadMaster Tube 9.2 m | 370 kg |
| 激光器专用数据 - TruDisk 3001 | |
| 最大激光功率 | 3000 W |
| 结构钢最大材料厚度 | 8 mm |
| 不锈钢最大材料厚度 | 5 mm |
| 铝材最大材料厚度 | 6 mm |
| 铜材最大材料厚度 | 4 mm |
| 黄铜最大材料厚度 | 4 mm |
| 激光器专用数据 - TruDisk 4001 | |
| 最大激光功率 | 4000 W |
| 结构钢最大材料厚度 | 10 mm |
| 不锈钢最大材料厚度 | 6 mm |
| 铝材最大材料厚度 | 6 mm |
| 铜材最大材料厚度 | 4 mm |
| 黄铜最大材料厚度 | 4 mm |
| 消耗量 - TruDisk 3001 | |
| 生产中的平均功率消耗 | 9 kW |
| 消耗量 - TruDisk 4001 | |
| 生产中的平均功率消耗 | 10 kW |
PDF <1MB
技术数据页
所有产品款型的技术数据以供下载。
自主
智能型面检测
借助智能型面检测也能自动装载具有高要求几何形状的型材。
Seam Line Tube
SeamLine Tube 可以识别焊缝或标记，以便任何管材都能正确对准机床。该功能也能选择扫描管材内侧。
生产效率
RapidCut
借助于RapidCut，在加工小轮廓时，速度优势尤为明显。特别是对于薄类材料，这意味着生产效率的大幅提升。
扩大加工范围
最大 45 度斜切
借助于最大 45° 的高质量斜切可拓展加工灵活性。
进程安全性和操作员支持
单切割头策略
凭借单切割头策略，您可使用激光器加工多种类型与厚度，而无需更换切割头。
传感系统
您的机床会思考：传感器可识别零件是否已正确导出。
Condition Guide
一目了然：新功能 Condition Guide 让您对机器状态始终了如指掌。信号灯系统显示着重要元件的状态，这些元件影响着机器的切割能力。如有需要，Condition Guide 将提供措施建议。进程图促使机床预测何时需要采取更进一步的措施。因此可以高效计划保养工作。
MobileControl App
通过 MobileControl App 可以方便灵活地操作和监测机器，因为该 App 可将标准操作台界面传输到平板电脑的触摸屏上。该 App 让您能在机器工作环境内的不同地点（如管材库）调取机床信息或进行程序切换。
磁耦合器
带风琴式保护罩的磁耦合器能保护切割头免受损坏和污染，特别是在切割头碰撞的情况下。通过这种方式，只需暂停较短时间即可继续进行生产。
Dot Matrix Code
矩阵码功能可用标准化工业代码实现快速且加工可靠性高的零件标识。
输送带式工作台
具有符合人体工程学高度的输送带工作台更易于卸载管材和型材。此外，还能将其当作实用的物料缓冲区。
质量
FocusLine
不再手动调整：机械调节装置 FocusLine 使激光器的焦点位置保持恒定并自动适应材料。
PierceLine
利用 PierceLine 控制和监测穿刺过程。一旦材料被完全分开，穿刺过程即结束。从而使结果更精确且加工时间更短。
TruTops Tube
使用 TruTops Tube 甚至还能高效且快速加工复杂的管材结构，集成三维设计模块的软件确保较高的生产可靠性和精确度。
TruTops Monitor
采集和分析机床数据，如生产中全部工位的维护时间、停机情况、故障信息及故障原因。若出现停机或故障，TruTops Monitor 将立即告知您原因，您可迅速对此作出反应。
软件
丰富的 TruTops 软件组合在整个生产流程期间为您提供支持。您可有针对性地轻松掌控从采购流程与客户订单管理到交付成品零件的业务流程。通过直接连接机床控制系统，您随时都能够查看任务状态。

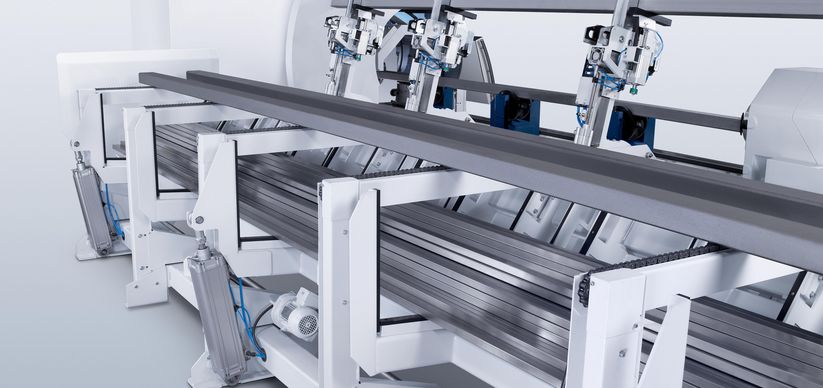

上料
借助上料系统 LoadMaster Tube，管材堆放架可自动提供原材料，从而显著提升装载速度。小批量灵活上料让您在小批量、中间品生产和特殊型钢等方面享有充分优势。可选将 LoadMaster 安装在机器正面。这使您能够针对生产物流调整机器布局。
受国别影响，此产品分类与此说明 可能有所不同。保留技术、装备、价格与配件范围方面的更改权利。 请与您当地的联系人取得联系，以便了解您所在国家 是否可提供该产品。
脚注- 扩展机型的数值（选项）
