TruBend Center 7030,兼顾高灵活性的全自动化精确翻板折弯
TruBend Center 7030,兼顾高灵活性的全自动化精确翻板折弯
折弯机

TruBend Center 7030

全自动化翻板机

TruBend Center 7030,前止挡
TruBend Center 7030,前止挡
折弯机

TruBend Center 7030

得益于前止挡的简便上料

TruBend Center 7030,上料夹钳
TruBend Center 7030,上料夹钳
折弯机

TruBend Center 7030

利用上料夹钳快速精确运输

-/-

全自动化翻板折弯

在翻板机领域,TruBend Center 7030 是灵活性和生产效率的标竿。翻板技术为此类机器开辟出最广泛的零件范围,复杂工件也能高效制造。从精细门框到大面积水槽,可为不同工业部门和应用生产各种部件。自动换模机和 TruBend Center 7030 的旋转式机械手实现全自动高效生产。

旋转机械手

旋转机械手固定板坯,将其全自动旋转至所需位置。

两根轴,无限可能

用于操作零件的双轴机械手可定位板材,也能实现凹模边缘。

精确无误的角度

成品始于首件——归功于 ACB 激光角度检测

在手动旋转中编程

最为简单快捷的摆臂折弯机离线编程:TecZone Fold。

集成换模机

使用集成换模机 ToolMaster Bend 自动装备合适的压边模具。

掌控一切部件

不同夹钳系统帮助夹持部件。

TruBend Center 7030
TruBend Center,定位机床上的附加折弯模具
旋转机械手

使用创新型旋转机械手全自动化完成所有折弯。它固定板材,需要时以 3000 mm/s 的速度将其旋转至合适位置。操作人员得以减负,只需负责装卸料。因此,折弯流程极其高产。

TruBend Center,双轴机械手
双轴机械手

双轴机械手可在折弯每一条部件边缘时自动定位板材。通过额外的高度轴可使部件固定在不同位置。归功于高度轴,连带有凹模边缘的零件也能在保证过程安全的情况下剔除。这样既提升了零件灵活性,又使您能够在保证过程安全的情况下生产狭长型材、带有多个折边或变形和截面的组件。

TruBend Center,楔式传动装置
楔式传动装置

凭借其巧妙简单的轮廓控制功能,TruBend Center 的创新型楔式传动装置保证了极高的精确度。通过两根轴的相互协作形成理想的运行路线,从而保护您的部件表面。传动装置的设计方式还使您的 TruBend Center 在日常工业环境中十分坚固。

TruBend Center,ToolMaster Bend
集成换模机

集成换模机 ToolMaster Bend 可自动装备合适的压边模具。此外,它还能为您分担大量工作。包括防止装备错误、缩短装备时间并允许低成本生产单个零件。

壳体罩

由结构钢制成的壳体罩,板材厚度 3 mm

即使面对较厚材料也有极高的精确度。

TruBend Center,不锈钢双层板径向折弯应用

由不锈钢制成的抽屉,板材厚度 1 mm

双层板径向折弯。

TruBend Center,不锈钢径向折弯应用

由不锈钢制成的显示器外壳,板材厚度 1 mm

短边与径向折弯相结合。

TruBend Center,结构钢径向折弯应用

由结构钢构成的工件箱,板材厚度 0.8 mm,两件式

极高精确度,零件可组装。

TruBend Center,不同折边的折弯应用

由结构钢制成的护板,板材厚度 1 mm

针对各种折边都有较高的重复精度。

-/-

众多功能使 TruBend Center 7030 精确且高效。

ACB 激光角度检测

ACB 激光角度检测是用于角度修正的光学系统,采用无接触式作业:激光器投射一条线到板材上,随后通过摄像机检测角度。

3 面吸盘模块

三面式真空模块通过正面和上下表面上的真空吸盘定位板材。如果吸附面积不足,则由所谓的磁铁模块和夹钳模块接手此任务。

磁铁/夹钳模块

若部件吸附面积不足,则由其他夹取系统负责定位板材。所谓的磁铁或夹钳模块可用于这些通常较小的部件。

附加屏幕

在生产期间同时进行编程、实现无纸化加工:机床控制系统的附加屏幕可显示编程与生产所需的视窗和图纸和其他信息。这可使您例如在通过工厂编程实施编程的同时进行生产。

TecZone Fold

基于 2D 或 3D 数据自动创建程序可节省时间并提升质量。使用 TecZone Fold 编程软件给 TruBend Center 多边折弯机自动离线编程。

流程系列软件

软件

丰富的 TruTops 软件组合在整个生产流程期间为您提供支持。您可有针对性地轻松掌控从采购流程与客户订单管理到交付成品零件的业务流程。通过直接连接机床控制系统,您随时都能够查看任务状态。

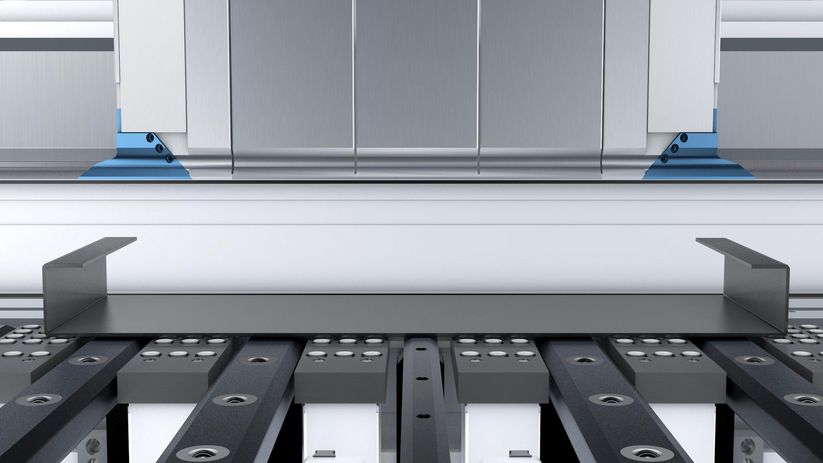

TruBend Center,可摆入式压料模具
可摆入式压边模具 (ENW)

利用附加的压料板也能生产较为狭长的型材或在靠近折弯线处有变形的部件。如有需要,机器可将 ENW 压边装置自动向上摆入。不必为此更换或修改现有的标配压边装置。

TruBend Center,附加折弯模具
附加折弯模具 (ZBW)

附加折弯模具可自动装备,用于折弯压板或错位边缘。必要时,模具自动从其一侧停放位置靠近合适地点,并在其余折弯模具不使用的情况下加工板材。

TruBend Center,角状压料板
角状压边装置

借助角状压边装置可以非常轻松地生产带有内折边的盒子。角刀自动斜向进出。压边装置可以这种方式向下运动,同时避免模具与折边之间发生碰撞。

受国别影响,此产品分类与此说明 可能有所不同。保留技术、装备、价格与配件范围方面的更改权利。 请与您当地的联系人取得联系,以便了解您所在国家 是否可提供该产品。

TruBend Center 7030
TruBend Center 7030
折弯机

TruBend Center 7030

全自动化翻板机

TruBend Center 7030,前止挡
TruBend Center 7030,前止挡
折弯机

TruBend Center 7030

得益于前止挡的简便上料

TruBend Center 7030,上料夹钳
TruBend Center 7030,上料夹钳
折弯机

TruBend Center 7030

利用上料夹钳快速精确运输

带自动化装置的 TruBend 7000 系列
带自动化装置的 TruBend 7000 系列
折弯机

TruBend Center 7030

带装卸装置的全自动化多边折弯中心

TruBend Center 7030,系统整体带运料车和料库
TruBend Center 7030,系统整体带运料车和料库
折弯机

TruBend Center 7030

采用料库连接更为高效

-/-

全自动化翻板折弯

在翻板机领域,TruBend Center 7030 是灵活性和生产效率的标竿。翻板技术为此类机器开辟出最广泛的零件范围,复杂工件也能高效制造。从精细门框到大面积水槽,可为不同工业部门和应用生产各种部件。自动换模机和 TruBend Center 7030 的旋转式机械手实现全自动高效生产。

旋转机械手

旋转机械手固定板坯,将其全自动旋转至所需位置。

两根轴,无限可能

用于操作零件的双轴机械手可定位板材,也能实现凹模边缘。

精确无误的角度

成品始于首件——归功于 ACB 激光角度检测

在手动旋转中编程

最为简单快捷的摆臂折弯机离线编程:TecZone Fold。

集成换模机

使用集成换模机 ToolMaster Bend 自动装备合适的压边模具。

掌控一切部件

不同夹钳系统帮助夹持部件。

自动装卸

通过在生产期间同时装卸提升生产效率。

按需伺服驱动

按需伺服驱动装置可快速、高效又静音地工作。

TruBend Center 7030
自动上下料 TruBend Center 7030
-/-
TruBend Center,定位机床上的附加折弯模具
旋转机械手

使用创新型旋转机械手全自动化完成所有折弯。它固定板材,需要时以 3000 mm/s 的速度将其旋转至合适位置。操作人员得以减负,只需负责装卸料。因此,折弯流程极其高产。

TruBend Center,双轴机械手
双轴机械手

双轴机械手可在折弯每一条部件边缘时自动定位板材。通过额外的高度轴可使部件固定在不同位置。归功于高度轴,连带有凹模边缘的零件也能在保证过程安全的情况下剔除。这样既提升了零件灵活性,又使您能够在保证过程安全的情况下生产狭长型材、带有多个折边或变形和截面的组件。

TruBend Center,楔式传动装置
楔式传动装置

凭借其巧妙简单的轮廓控制功能,TruBend Center 的创新型楔式传动装置保证了极高的精确度。通过两根轴的相互协作形成理想的运行路线,从而保护您的部件表面。传动装置的设计方式还使您的 TruBend Center 在日常工业环境中十分坚固。

TruBend Center,ToolMaster Bend
集成换模机

集成换模机 ToolMaster Bend 可自动装备合适的压边模具。此外,它还能为您分担大量工作。包括防止装备错误、缩短装备时间并允许低成本生产单个零件。

由结构钢制成的抽屉,板材厚度 0.6 mm

折边不同时具备高重复精度。

壳体罩

由结构钢制成的壳体罩,板材厚度 3 mm

即使面对较厚材料也有极高的精确度。

TruBend Center,不锈钢双层板径向折弯应用

由不锈钢制成的抽屉,板材厚度 1 mm

双层板径向折弯。

TruBend Center,不锈钢径向折弯应用

由不锈钢制成的显示器外壳,板材厚度 1 mm

短边与径向折弯相结合。

TruBend Center,结构钢径向折弯应用

由结构钢构成的工件箱,板材厚度 0.8 mm,两件式

极高精确度,零件可组装。

TruBend Center,不同折边的折弯应用

由结构钢制成的护板,板材厚度 1 mm

针对各种折边都有较高的重复精度。

-/-

众多功能使 TruBend Center 7030 精确且高效。

ACB 激光角度检测

ACB 激光角度检测是用于角度修正的光学系统,采用无接触式作业:激光器投射一条线到板材上,随后通过摄像机检测角度。

3 面吸盘模块

三面式真空模块通过正面和上下表面上的真空吸盘定位板材。如果吸附面积不足,则由所谓的磁铁模块和夹钳模块接手此任务。

磁铁/夹钳模块

若部件吸附面积不足,则由其他夹取系统负责定位板材。所谓的磁铁或夹钳模块可用于这些通常较小的部件。

快速启用正确程序

通过二维码扫描器或蓝牙扫描仪,可快速调用正确的折弯程序。二维码扫描器与机床相连,读取纸上的条码或二维码并自动加载程序;蓝牙扫描仪甚至可从板材上扫描。

TruBend Center 7000 系列,附加屏幕
附加屏幕

在生产期间同时进行编程、实现无纸化加工:机床控制系统的附加屏幕可显示编程与生产所需的视窗和图纸和其他信息。这可使您例如在通过工厂编程实施编程的同时进行生产。

驱动:按需伺服驱动

伺服驱动(按需伺服驱动)为 TruBend 机床精准提供所需能量。它仅可在折弯过程期间运行,否则液压系统停止,不消耗能量。若滑块必须克服大幅沉入深度,则它可以更高工作速度提供支援。驱动装置运行节能、快速又极为安静。

TecZone Fold

基于 2D 或 3D 数据自动创建程序可节省时间并提升质量。使用 TecZone Fold 编程软件给 TruBend Center 翻板机自动离线编程。

流程系列软件

软件

丰富的 TruTops 软件组合在整个生产流程期间为您提供支持。您可有针对性地轻松掌控从采购流程与客户订单管理到交付成品零件的业务流程。通过直接连接机床控制系统,您随时都能够查看任务状态。

TruBend Center,可摆入式压料模具
可摆入式压边模具 (ENW)

利用附加的压料板也能生产较为狭长的型材或在靠近折弯线处有变形的部件。如有需要,机器可将 ENW 压边装置自动向上摆入。不必为此更换或修改现有的标配压边装置。

TruBend Center,附加折弯模具
附加折弯模具 (ZBW)

附加折弯模具可自动装备,用于折弯压板或错位边缘。必要时,模具自动从其一侧停放位置靠近合适地点,并在其余折弯模具不使用的情况下加工板材。

TruBend Center,角状压料板
角状压边装置

借助角状压边装置可以非常轻松地生产带有内折边的盒子。角刀自动斜向进出。压边装置可以这种方式向下运动,同时避免模具与折边之间发生碰撞。

带自动化装置的 TruBend 7000 系列

自动装卸

提高 TruBend Center 7030 的生产效率:自动上下料。在上料系统中,上料系统可在生产期间同时接收板坯并自动送往机床。上料车保障完美流程:它在此将多个板坯置于工作台——机床负责加工。机床使用两条传输带下料,并可根据部件尺寸分别或同步缓冲所制部件。您可连接机器人实现自动化成品拾取。

TruBend Center 7030,系统整体带运料车和料库

料库连接

通过料库 TruStore 3030 或 STOPA 大型料库可根据需求组织材料装卸。料库连接是 TruBend Center 7030 翻板折弯机上下料单元的完美补充,提高生产效率。

受国别影响,此产品分类与此说明 可能有所不同。保留技术、装备、价格与配件范围方面的更改权利。 请与您当地的联系人取得联系,以便了解您所在国家 是否可提供该产品。
