适合感应式应用的电源
无论是传统的加热进程还是要求严苛的高科技进程：TruHeat MF 3000 / 5000 / 7000 系列电源在任何感应应用中均可产生令人信服的效果。得益于其大功率和大频率范围以及众多可用的结构和配置，其使用范围极为广泛。
覆盖 5 kHz 至 200 kHz，因此应用范围极为广泛。
各种不同的结构形式可供选用，从而能够轻松集成至各种环境中。
得益于可变电源电压（400 V 至 480 V）。
除晶体外延生长和晶体培养外，同样适用于淬火、钎焊、熔融和退火。
通过并联振荡电路灵活适配频率和感应电流。
得益于灵活的并联振荡电路技术减少装备时间，提高生产效率。

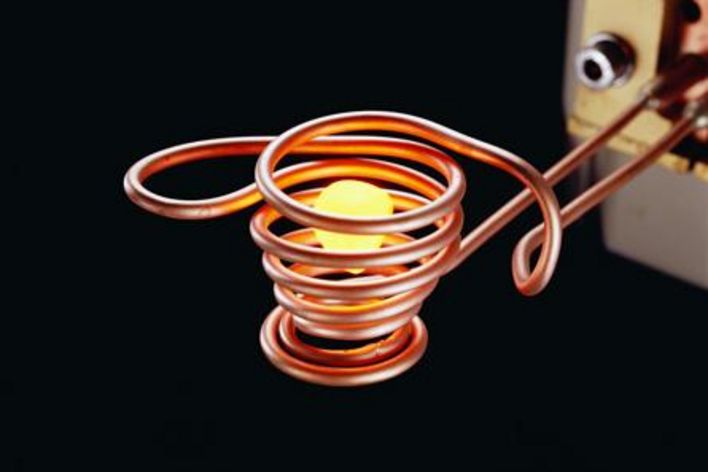

多种用途

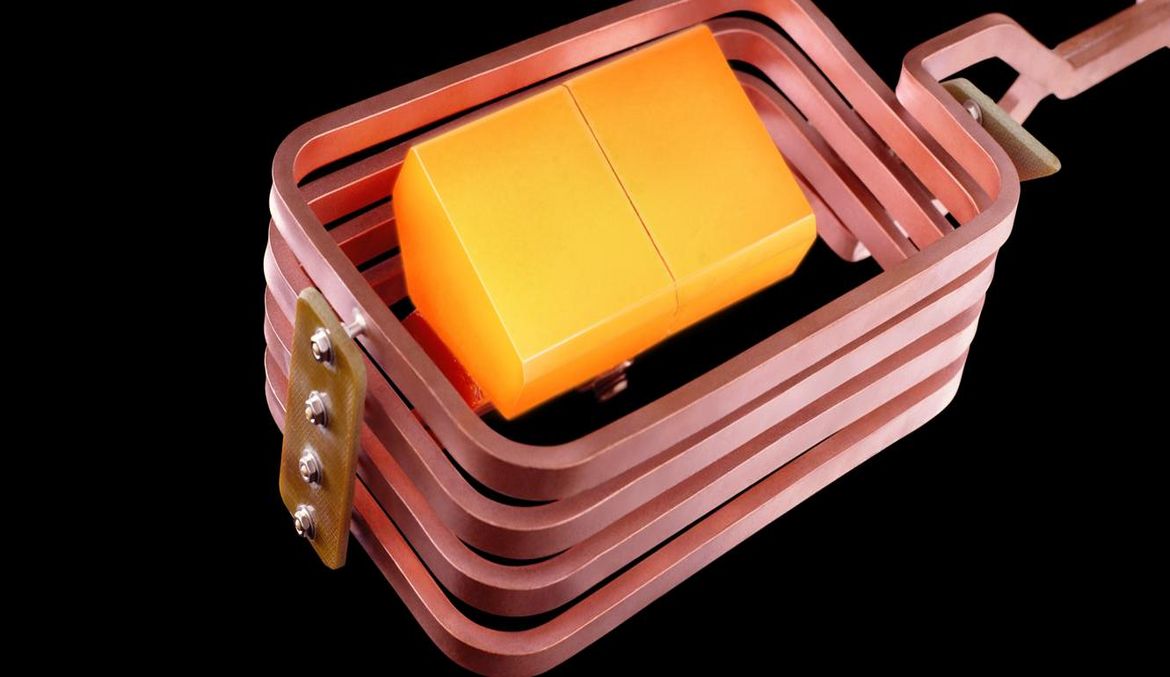

TruHeat MF 3000 / 5000 / 7000 系列电源普遍适用多种用途，可用于传统领域和高科技工艺。同时，该产品系列还在淬火、钎焊、退火和熔融中大放异彩。
晶体外延生长
将单晶层涂覆至相同材料的基质上，例如制造发光二级管时。
晶体培养
人工生成晶体，例如依据柴可拉斯基原理的坩埚直拉法。
|
TruHeat MF 3010
产品对比
|
TruHeat MF 3020
产品对比
|
TruHeat MF 3030
产品对比
|
TruHeat MF 3040
产品对比
|
TruHeat MF 5010
产品对比
|
TruHeat MF 5020
产品对比
|
TruHeat MF 5030
产品对比
|
TruHeat MF 7020
产品对比
|
TruHeat MF 7030
产品对比
|
TruHeat MF 7040
产品对比
|
|
|---|---|---|---|---|---|---|---|---|---|---|
| 输出端 | ||||||||||
| 标称功率 | 10 kW | 20 kW | 30 kW | 40 kW | 10 kW | 20 kW | 30 kW | 20 kW | 30 kW | 40 kW |
| 最高输出电压 | 600 V eff | 600 V eff | 600 V eff | 600 V eff | 600 V eff | 600 V eff | 600 V eff | 600 V eff | 600 V eff | 600 V eff |
| 标称工作频率 | 5 kHz - 200 kHz | 5 kHz - 200 kHz | 5 kHz - 200 kHz | 5 kHz - 200 kHz | 5 kHz - 200 kHz | 5 kHz - 200 kHz | 5 kHz - 200 kHz | 5 kHz - 200 kHz | 5 kHz - 200 kHz | 5 kHz - 200 kHz |
| 功率电缆长度 | 5 m - 25 m | 5 m - 25 m | 5 m - 25 m | 5 m - 25 m | 5 m - 25 m | 5 m - 25 m | 5 m - 25 m | 5 m - 25 m | 5 m - 25 m | 5 m - 25 m |
| 标称连接数据 | ||||||||||
| 电源供应器电压 | (±10%) 400 V - 480 V | (±10%) 400 V - 480 V | (±10%) 400 V - 480 V | (±10%) 400 V - 480 V | (±10%) 400 V - 480 V | (±10%) 400 V - 480 V | (±10%) 400 V - 480 V | (±10%) 400 V - 480 V | (±10%) 400 V - 480 V | (±10%) 400 V - 480 V |
| 电源频率 | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz |
| 电源消耗功率 | 23 kVA | 25 kVA | 37 kVA | 49 kVA | - | 25 kVA | 37 kVA | 25 kVA | 37 kVA | 49 kVA |
| 功率系数 | 0.96 | 0.96 | 0.96 | 0.96 | 0.96 | 0.96 | 0.96 | 0.96 | 0.96 | 0.96 |
| 通信接口 | ||||||||||
| 模拟/数字 | 是 | 是 |
-
是 |
是 | 是 |
-
是 |
是 | 是 |
-
是 |
是 |
| RS 232 / RS 485 | 是 | 是 |
-
是 |
是 | 是 | 是 |
-
是 |
-
- 是 |
是 |
-
是 |
| PROFIBUS | 是 | 是 |
-
是 |
是 | 是 |
-
是 |
是 | 是 |
-
是 |
是 |
| 外壳 | ||||||||||
| 重量 | 87 kg | 87 kg | 87 kg | 87 kg | 105 kg | 105 kg | 105 kg | 220 kg | 220 kg | 220 kg |
| 防护等级 IP | IP21 | IP21 | IP21 | IP21 | IP21 | IP21 | IP21 | IP54 | IP54 | IP54 |
| 冷却要求 | ||||||||||
| 最高水压 | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar |
| 最小压差 | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar |
| 最小流量 | 16.5 l/min | 16.5 l/min | 16.5 l/min | 16.5 l/min | 16.5 l/min | 16.5 l/min | 16.5 l/min | 21.5 l/min | 21.5 l/min | 21.5 l/min |
| 冷却介质温度 | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C |
| 外圆 | ||||||||||
| 重量 | 21 kg | 21 kg | 21 kg | 21 kg | 21 kg | 21 kg | 21 kg | 21 kg | 21 kg | 21 kg |
| 防护等级 IP | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 |
| 通用 | ||||||||||
| 总效率 | 87 % | 87 % | 87 % | 87 % | 87 % | 87 % | 87 % | 87 % | 87 % | 87 % |
| 认证书/标准 | CE 一致性声明 | CE 一致性声明 | CE 一致性声明 | CE 一致性声明 | CE 一致性声明 | CE 一致性声明 | CE 一致性声明 | CE 一致性声明 | CE 一致性声明 | CE 一致性声明 |
| 周围条件 | ||||||||||
| 外部温度 | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C |
|
TruHeat MF 3010
|
TruHeat MF 3020
|
TruHeat MF 3030
|
TruHeat MF 3040
|
TruHeat MF 5010
|
TruHeat MF 5020
|
TruHeat MF 5030
|
TruHeat MF 7020
|
TruHeat MF 7030
|
TruHeat MF 7040
|
|
|---|---|---|---|---|---|---|---|---|---|---|
| 输出端 | ||||||||||
| 标称功率 | 10 kW | 20 kW | 30 kW | 40 kW | 10 kW | 20 kW | 30 kW | 20 kW | 30 kW | 40 kW |
| 最高输出电压 | 600 V eff | 600 V eff | 600 V eff | 600 V eff | 600 V eff | 600 V eff | 600 V eff | 600 V eff | 600 V eff | 600 V eff |
| 标称工作频率 | 5 kHz - 200 kHz | 5 kHz - 200 kHz | 5 kHz - 200 kHz | 5 kHz - 200 kHz | 5 kHz - 200 kHz | 5 kHz - 200 kHz | 5 kHz - 200 kHz | 5 kHz - 200 kHz | 5 kHz - 200 kHz | 5 kHz - 200 kHz |
| 功率电缆长度 | 5 m - 25 m | 5 m - 25 m | 5 m - 25 m | 5 m - 25 m | 5 m - 25 m | 5 m - 25 m | 5 m - 25 m | 5 m - 25 m | 5 m - 25 m | 5 m - 25 m |
| 标称连接数据 | ||||||||||
| 电源供应器电压 | (±10%) 400 V - 480 V | (±10%) 400 V - 480 V | (±10%) 400 V - 480 V | (±10%) 400 V - 480 V | (±10%) 400 V - 480 V | (±10%) 400 V - 480 V | (±10%) 400 V - 480 V | (±10%) 400 V - 480 V | (±10%) 400 V - 480 V | (±10%) 400 V - 480 V |
| 电源频率 | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz | 50 Hz - 60 Hz |
| 电源消耗功率 | 23 kVA | 25 kVA | 37 kVA | 49 kVA | - | 25 kVA | 37 kVA | 25 kVA | 37 kVA | 49 kVA |
| 功率系数 | 0.96 | 0.96 | 0.96 | 0.96 | 0.96 | 0.96 | 0.96 | 0.96 | 0.96 | 0.96 |
| 通信接口 | ||||||||||
| 模拟/数字 | 是 | 是 |
-
是 |
是 | 是 |
-
是 |
是 | 是 |
-
是 |
是 |
| RS 232 / RS 485 | 是 | 是 |
-
是 |
是 | 是 | 是 |
-
是 |
-
- 是 |
是 |
-
是 |
| PROFIBUS | 是 | 是 |
-
是 |
是 | 是 |
-
是 |
是 | 是 |
-
是 |
是 |
| 外壳 | ||||||||||
| 重量 | 87 kg | 87 kg | 87 kg | 87 kg | 105 kg | 105 kg | 105 kg | 220 kg | 220 kg | 220 kg |
| 防护等级 IP | IP21 | IP21 | IP21 | IP21 | IP21 | IP21 | IP21 | IP54 | IP54 | IP54 |
| 冷却要求 | ||||||||||
| 最高水压 | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar |
| 最小压差 | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar |
| 最小流量 | 16.5 l/min | 16.5 l/min | 16.5 l/min | 16.5 l/min | 16.5 l/min | 16.5 l/min | 16.5 l/min | 21.5 l/min | 21.5 l/min | 21.5 l/min |
| 冷却介质温度 | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C | - 35 °C |
| 外圆 | ||||||||||
| 重量 | 21 kg | 21 kg | 21 kg | 21 kg | 21 kg | 21 kg | 21 kg | 21 kg | 21 kg | 21 kg |
| 防护等级 IP | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 |
| 通用 | ||||||||||
| 总效率 | 87 % | 87 % | 87 % | 87 % | 87 % | 87 % | 87 % | 87 % | 87 % | 87 % |
| 认证书/标准 | CE 一致性声明 | CE 一致性声明 | CE 一致性声明 | CE 一致性声明 | CE 一致性声明 | CE 一致性声明 | CE 一致性声明 | CE 一致性声明 | CE 一致性声明 | CE 一致性声明 |
| 周围条件 | ||||||||||
| 外部温度 | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C | 10 °C - 45 °C |
所有产品款型的技术数据以供下载。
应用灵活、全球适用
较小的空间需求允许轻松集成至各类应用之中，采用单独并联振荡电路的结构实现灵活的工艺流程布局，发生器和应用之间的距离可高达 25 m。得益于可变电源电压，无需技术改动即可在全球范围内使用此款电源，而众多可用接口则简化配置与操作。
温控型进程的理想解决方案
并联振荡电路技术减少装工具时间，改善生产效率并扩大应用范围。得益于接近 0 % 至 100 % 的灵活功率调节范围，利用 TruHeat MF 3000 / 5000 / 7000 系列发生器可最佳调节温控型工艺流程。运行可靠性和长期稳定性保障高生产效率和结果的可重复性，而中频输出变压器的分接头则允许轻松适配各种感应式工艺流程。
可提供各类不同的选项，实现中频发生器针对现有应用的优化匹配。
输出电压可从 300 V 切换至 600 V，因此最佳适用于高要求加热工艺流程。
配备电压过低触发装置选配后，可经由无电势触点关断电源。
运行中频电源或感应式设备时需要性能等级符合 ISO 13849 的安全开关设备。

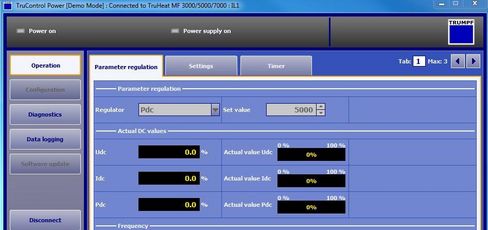

TruControl Power 操作软件
借助基于 Windows 的软件 TruControl Power，可便捷地在计算机或笔记本电脑上操作、配置和监控发生器。
通过选用合适的系统组件能够使中频电源最佳适配现有应用。

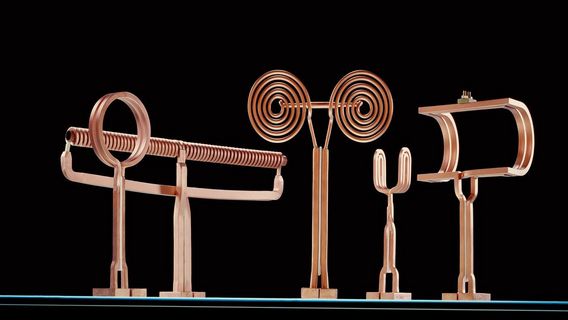

感应器几何形状针对相应加热进程进行特别匹配（环形、线性或成形感应器）。
同轴变压器用于发生器和感应器之间的最佳功率适配。可提供变压比为 6:1、9:1 和 12:1 的同轴变压器。
高温计用于无接触式表面温度测量，测量温度可高达 2000 °C。通过与其相连的程序控制器实现对温度分布曲线精准的探测采样。
冰水机负责可靠排放工艺流程热量。针对不同的应用范围可提供各类规格。
受国别影响，此产品分类与此说明 可能有所不同。保留技术、装备、价格与配件范围方面的更改权利。 请与您当地的联系人取得联系，以便了解您所在国家 是否可提供该产品。
