TruTool F 140, schéma des cotes
Haute qualité de pli, y compris dans l'acier inoxydable
Avec la TruTool F 140, les plis de Pittsburgh sont fermés sans effort sur les canaux droits tout comme sur les canaux coudés avec des épaisseurs de tôle de 0,6 à 1,4 mm. La machine est adaptée à l'usinage de l'acier inoxydable. La TruTool F 140 s'adapte automatiquement à l'épaisseur de la tôle. La préparation pour l'usinage d'éléments formés ou coudés est supprimée.
Lié de manière étanche, même dans l'acier inoxydable.
La TruTool F 140 est adaptée à l'usinage de l'acier inoxydable jusqu'à une épaisseur de 0,6 mm.
Sécurité élevée des processus
Adaptation automatique à l'épaisseur de la tôle. Ainsi, les résultats de pliage sont toujours uniformes.
Domaine d'utilisation
Avec la TruTool F 140, vous fermez les plis écrasés sur les canaux droits tout comme sur les canaux coudés.
Hauteurs du bord et épaisseurs de tôle
Appropriée pour des hauteurs de bord de 8 à 12 mm et pour des épaisseurs de tôle de 0,6 à 1,4 mm.
Pour fermer les plis de Pittsbourg
Sur les canaux droits ou coudés avec des hauteurs de bord de 8 à 12 mm et des épaisseurs de tôle à partir de 1,4 mm en acier de construction et de 0,6 mm en acier inoxydable.
Les consommables suivants, ainsi que les accessoires correspondants, sont inclus dans la livraison.
Rouleau complet, 0,6 - 1 mm
1 unité 01110327
Rondelle d'écartement
1 unité 0020214
Extracteur
1 unité 0247536

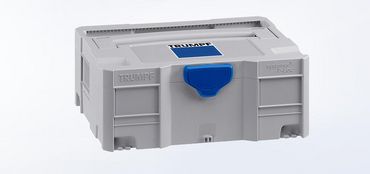

TRUMPF Box S2
1 unité 1763682
Vous trouverez ici les consommables et les accessoires adaptés à votre machine.
Galet d'entraînement
1 unité
3523
Rouleau 0,6 - 1 mm
1 rouleau 0,6 - 1 mm, 1 rondelle d'écartement et 1 roulement rainuré à billes
Kit une pièce
110327
Rouleau 1 - 1,4 mm
1 rouleau 1 - 1,4 mm, 1 rondelle d'écartement et 1 roulement rainuré à billes
Kit une pièce
110331
Galet de roulement à boudin
1 unité
23181

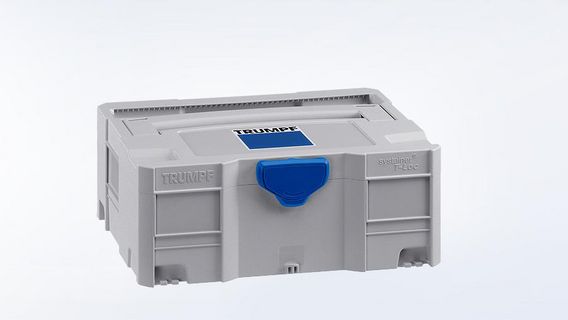

TRUMPF Box S2
1 unité
1763682
|
TruTool F 140
|
|
|---|---|
| Epaisseurs de tôle maximum | |
| Epaisseur de tôle maximum acier 400 N/mm² (max.) | 1,4 mm |
| Epaisseur de tôle maximum acier 600 N/mm² (max.) | 0,6 mm |
| Hauteur du bord (B) | |
| Hauteur du bord (B) pour épaisseur de tôle 0.6 - 1.0 | 8 - 10 mm |
| Hauteur du bord (B) pour épaisseur de tôle > 1.0 - 1.4 | 10 - 12 mm |
| Rayons | |
| Plus petit rayon intérieur (préformé) | 300 mm |
| Plus petit rayon extérieur | 500 mm |
| Général | |
| Hauteur de pli écrasé (H) | 10 - 15 mm |
| Vitesse de travail | 6 m/min - 10 m/min |
| Puissance d'entrée nominale | 550 W |
| Ecart (c) | 2,5 mm |
| Poids | |
| Poids sans câble | 4,2 kg |
PDF <1MB
Technical data sheet
The technical data of all product versions as a download.
This product range and information may vary depending on the country. Subject to changes to technology, equipment, price, and range of accessories. Please get in touch with your local contact person to find out whether the product is available in your country.
